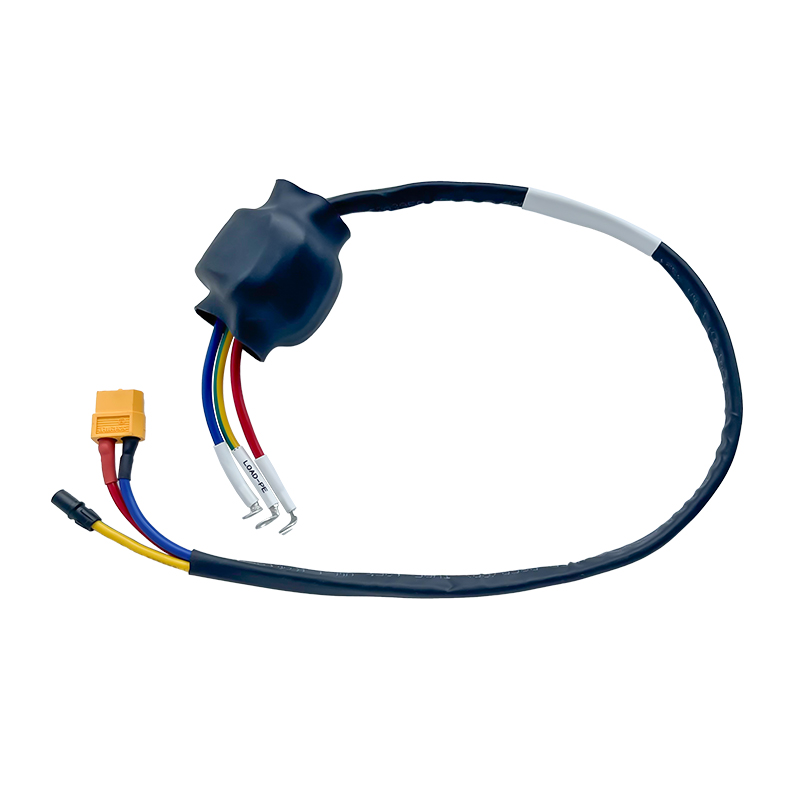

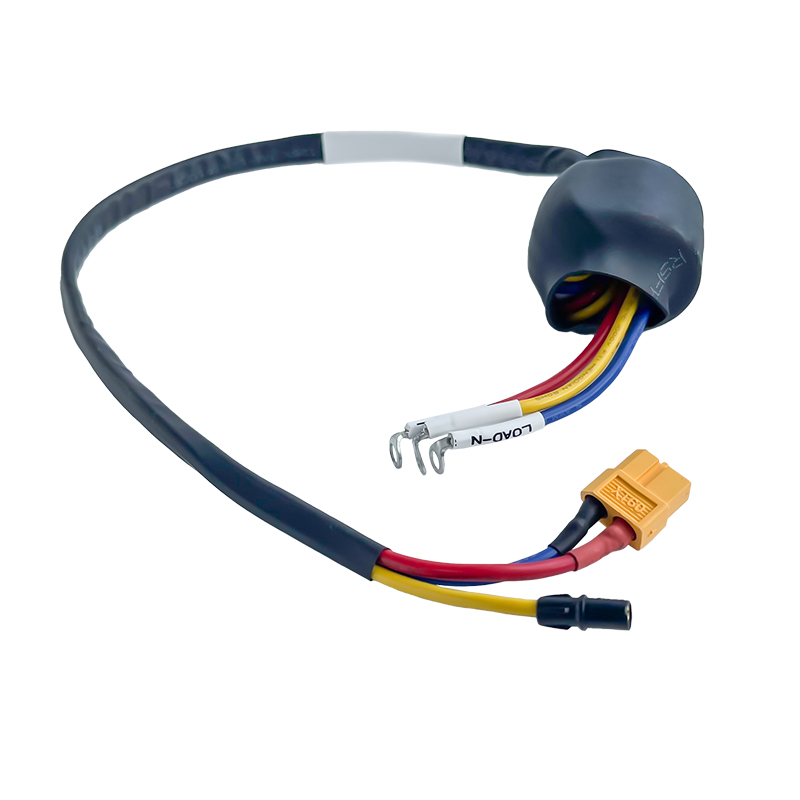

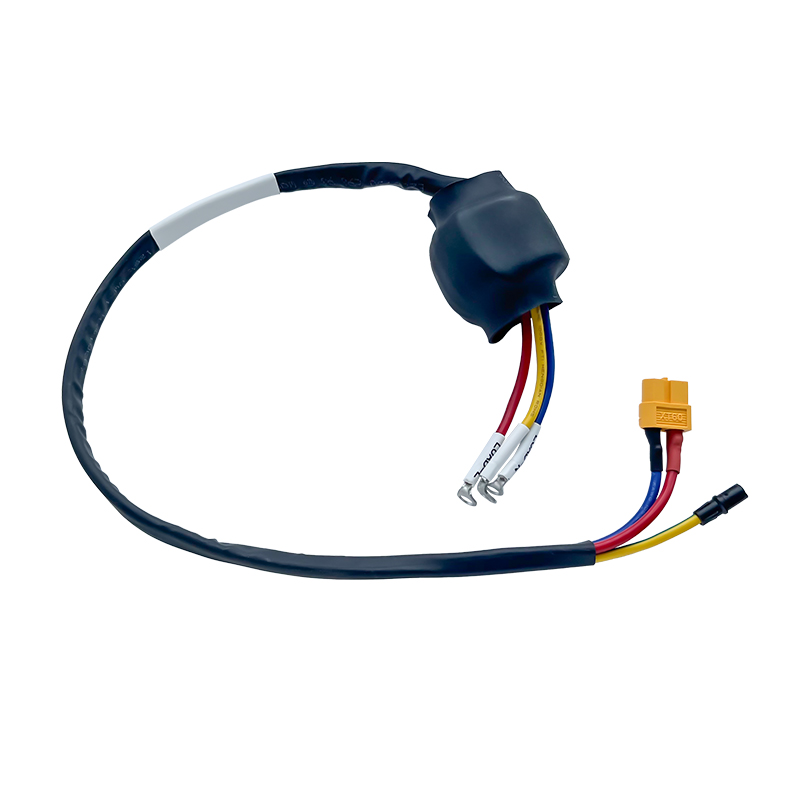

UL10269 Wechselstromkabel mit XT60-Stecker für New Energy-Kabelbaum

Dieses Wechselstromkabel (Kabelbaum für neue Energien) wurde für eine effiziente und stabile Stromübertragung in modernen Anwendungen für neue Energien entwickelt.

Das Kabel verwendet Hochwertige Kupferleiter gemäß UL10269 16AWGSie bieten eine ausgezeichnete Stromtragfähigkeit und einen niedrigen Gleichstromwiderstand. Die optimierte Leiterstruktur und die Isoliermaterialien gewährleisten eine zuverlässige Leistung auch in anspruchsvollen elektrischen Umgebungen.

Ein Ende ist abgeschlossen mit AMASS XT60-F- und SH3.5-F-Steckverbinder, während das andere Ende mit einem ausgestattet ist TLC RNBS2-4-90D-Anschlusswodurch eine robuste und sichere elektrische Verbindung hergestellt wird.

Zusätzlich ist der dreiadrige Draht um einen Ferritkern gewickelt (4 Windungen), um elektromagnetische Störungen (EMI) effektiv zu unterdrücken und so die Signal- und Leistungsübertragungsstabilität zu verbessern.

Die Kabelkonfektion ist mit Schrumpfschlauch versehen, um einen verbesserten mechanischen Schutz und eine höhere Isolationssicherheit zu gewährleisten. Länge und Konfiguration können vollständig an die Bedürfnisse von OEMs und Systemintegrationen angepasst werden.

Spezifikationen

Hauptmerkmale:

Niedrige Impedanz und hoher Wirkungsgrad

Durch die Verwendung hochreiner, verzinnter Kupferleiter und präziser Fertigungsprozesse erreicht dieses Kabel einen außergewöhnlich niedrigen Gleichstromwiderstand, wodurch Energieverluste bei der Stromübertragung minimiert werden.

Optimierte Strombelastbarkeit
Die wissenschaftliche Auswahl des Drahtquerschnitts in Kombination mit einer optimierten thermischen Auslegung gewährleistet eine stabile Leistung auch bei kontinuierlichem Hochstrombetrieb mit kontrolliertem Temperaturanstieg und ohne Leistungseinbußen.

Verbesserte EMI-Unterdrückung
Der integrierte Ferritkern reduziert effektiv elektromagnetische Störungen und verbessert so die Systemstabilität und Betriebssicherheit in komplexen elektrischen Umgebungen.

Hohe Langlebigkeit und Sicherheit
Isolierung und Wärmeschrumpfschutz nach UL10269 gewährleisten hervorragende Hitzebeständigkeit, mechanische Festigkeit und Langzeitbeständigkeit für anspruchsvolle Anwendungen im Bereich neuer Energien.

Anwendungsbereiche:

• Neue Energiesysteme
Geeignet für die Energieübertragung in Energiespeichersystemen, Wechselrichtern und Anlagen zur Erzeugung neuer Energien.


• Energiespeichersysteme (ESS)
Gewährleistet zuverlässige und stabile Stromanschlüsse in industriellen und gewerblichen Energiespeicheranlagen.


• Energiemanagementeinheiten
Ideal für Stromverteilungsmodule, die Hochstrom-Wechselstromkabelbaugruppen mit sicheren Steckverbindern benötigen.


• OEM- und Systemintegration
Weit verbreitet in der OEM-Fertigung, bei Systemintegrationsprojekten und bei kundenspezifischen Kabelbaumlösungen für die neue Energiewirtschaft.

Warum sollten Sie sich für uns entscheiden?
Shenzhen Smart Connection Technology Co., Ltd. wurde 2008 gegründet und vereint Forschung und Entwicklung, Produktion, Verarbeitung und Vertrieb von Kabelbäumen für diverse elektrische Produkte. Wir verfügen über ein professionelles Forschungs- und Entwicklungsteam, moderne Produktions- und Prüfanlagen, ein zeitgemäßes Unternehmensmanagement und ein strenges Qualitätssicherungssystem. Unsere Produkte sind UL-zertifiziert und finden breite Anwendung in verschiedenen elektrischen Geräten wie tragbaren, Haushalts- und Industrie-Energiespeichern, Lithiumbatterien und industriellen Steuerkästen für Saugroboter.

Kundendienst:

• Technischer Support wird online angeboten.
• OEM-Vertrag verfügbar.
• Unser Produkt mit Prüfbericht und Zertifizierung
• Unser Produkt mit 3 Jahren Garantie.

Verpackung & Lieferung:

Häufig gestellte Fragen:

Frage 1: Entspricht dieses Netzkabel internationalen Sicherheitsstandards?

A: Ja. Dieses Wechselstromkabel wird aus UL10269-zertifiziertem 16AWG-Draht gefertigt, der für die interne Verkabelung in elektronischen Geräten und Anwendungen im Bereich erneuerbarer Energien weit verbreitet ist. Das Kabel erfüllt die Sicherheits- und Leistungsanforderungen für die Energieübertragung in Energiespeicher- und Energiemanagementsystemen.

Frage 2: Können Kabellänge und -konfiguration für OEM-Projekte angepasst werden?

A: Absolut. Die Standardlänge beträgt L = 50 + 380 + 70 mm, wir bieten jedoch umfassende Anpassungsmöglichkeiten. Kabellänge, Aderfarben, Steckertypen und Abzweigkonfigurationen können individuell an Ihr Systemlayout und die Anforderungen Ihres OEMs angepasst werden.

Frage 3: Wie verhält sich dieses Kabel bei kontinuierlichem Hochstrombetrieb?

A: Das Kabel verwendet hochreine, verzinnte Kupferleiter mit optimiertem Querschnitt (16 AWG), was zu einem geringen Gleichstromwiderstand und einer effizienten Stromübertragung führt. In Kombination mit einer geeigneten Isolierung und einem durchdachten Wärmemanagement gewährleistet es einen kontrollierten Temperaturanstieg und eine stabile Leistung auch bei dauerhaftem Hochstrombetrieb.

Frage 4: Welche Steckverbinder werden in dieser Wechselstromkabelbaugruppe verwendet?

A: Ein Ende ist mit AMASS XT60-F- und SH3.5-F-Steckverbindern ausgestattet, das andere Ende mit einem TLC RNBS2-4-90D-Anschluss. Diese Steckverbinder wurden aufgrund ihrer sicheren Verriegelung, hohen Strombelastbarkeit und Zuverlässigkeit in Anwendungen im Bereich erneuerbarer Energien ausgewählt. Alternative Steckverbinderhersteller sind auf Anfrage erhältlich.

Frage 5: Welchen Zweck hat der Ferritkern in diesem Kabel?

A: Der integrierte Ferritkern (YZN-UT23×33×20) mit vier Windungen des Kabels trägt zur Unterdrückung elektromagnetischer Störungen (EMI) bei. Dies verbessert die Leistungsstabilität und reduziert elektrisches Rauschen, insbesondere in Umgebungen mit empfindlichen elektronischen Bauteilen.
