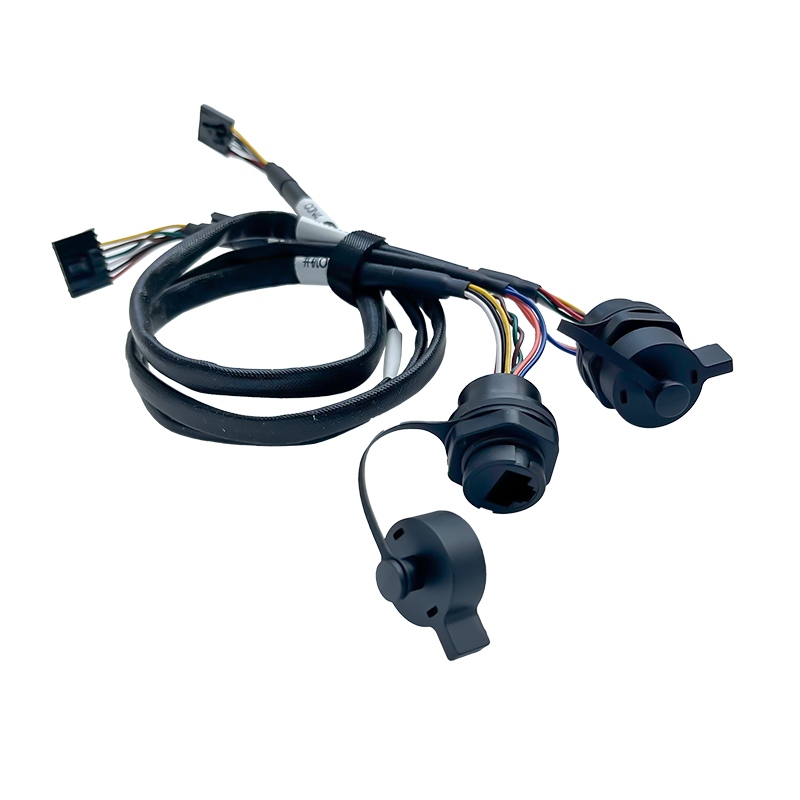

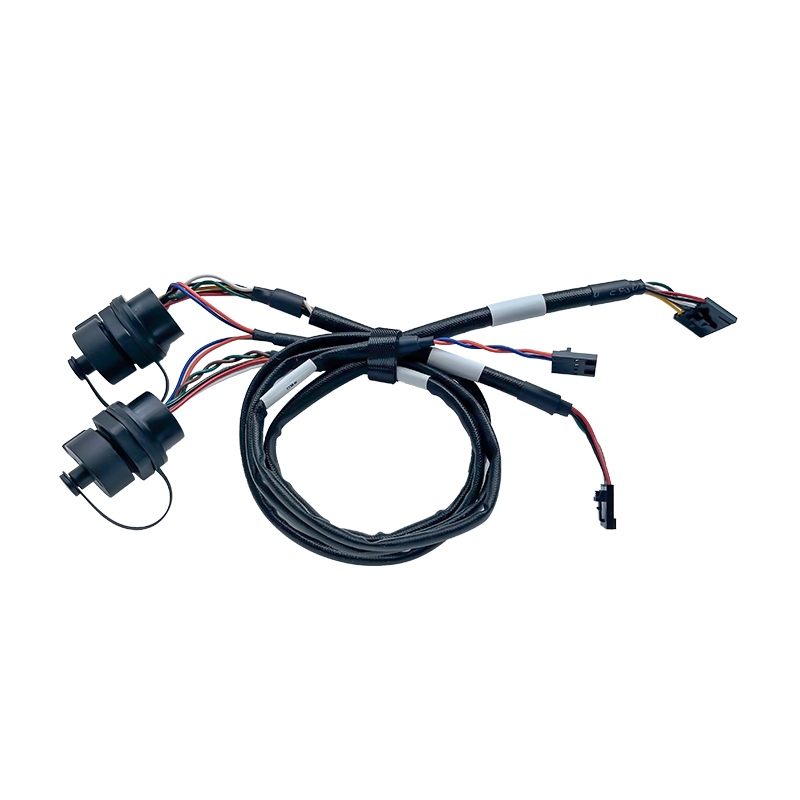

CAT5e-geschirmtes externes Parallelkommunikationskabel für neue Energiesysteme

Das Parallelkabel für externe Kommunikation Es wurde entwickelt, um Signalstörungen und Umwelteinflüsse in neuen Energieanwendungen zu bewältigen. Der Kern verwendet CAT.5E 4P*26AWG-geschirmte Leitungen mit hochreinem, verzinntem Kupfer, wodurch der Gleichstromwiderstand deutlich reduziert und die Strombelastbarkeit optimiert wird. Durch die Minimierung von Energieverlusten während der Übertragung wird eine hocheffiziente Kommunikation zwischen parallelen Einheiten gewährleistet.

Der Kabelbaum ist an einem Ende mit präzisen WCON-Industriesteckverbindern und am anderen Ende mit einer wasserdichten RUV Connet RJ45 M20.5-Schnittstelle ausgestattet, die über einen sicheren Schraubverschluss und eine Staubschutzkappe verfügt. Diese Konstruktion gewährleistet auch im Dauerbetrieb eine gleichbleibende Leistung und effektive Wärmeableitung.

Hauptmerkmale und Vorteile

• Hochauflösende Übertragung: Verfügt über hochreine, verzinnte Kupferleiter, die einen extrem niedrigen Gleichstromwiderstand erreichen und so die Signalintegrität maximieren und Energieverluste bei der Datenübertragung reduzieren.
• Robuster EMV-Schutz: Die CAT.5E-geschirmte Konstruktion blockiert effektiv elektromagnetische Störungen, was für eine stabile Kommunikation in Hochspannungs-Wechselrichter- und Batterieumgebungen unerlässlich ist.
• IP67 Wasserdichtigkeit und Zuverlässigkeit: Ausgestattet mit RUV Connet RJ45 M20.5-Steckverbindern und Schutzkappen, die eine wasserdichte Abdichtung für den Einsatz im Freien oder in feuchten Industrieumgebungen gewährleisten.
• Optimierte thermische Leistung: Die wissenschaftliche Auswahl des Drahtquerschnitts und die präzise Verpressung kontrollieren den Temperaturanstieg und gewährleisten so, dass die Leistungsfähigkeit im Laufe der Zeit nicht nachlässt.
• Vollständig anpassbar: Erhältlich in kundenspezifischen Längen (Standard L=530/250/70mm) und Pinbelegungskonfigurationen, die auf spezifische BMS- oder Wechselrichterschnittstellendefinitionen abgestimmt sind.

Kabelstruktur & elektrische Spezifikationen

• Kabelstandard: CAT.5E, 4 Paare × 26 AWG.
• Schirmung: STP (Shielded Twisted Pair) zur Unterdrückung von EMI/RFI.
• Leiter: Hochreines verzinntes Kupfer (optimiert für niedrige Impedanz).
• Jacke: Industriell gefertigtes Material, beständig gegen UV-Strahlung, Witterungseinflüsse und Abrieb.
• Leistung: Ausgelegt für Dauerlast mit streng kontrolliertem Signalverlust.

Anschlusskonfiguration

Ende A: Geräteinnenseite (zur Leiterplatte/zum BMS)

• Anschlüsse: WCON WF2012-1H03T02W + WF2542-H07B01 + WF2542-H08B01
• Funktion: Präzise Platinen-zu-Verdrahtungsverbindung zur internen Modulintegration.

Ende B: Bedienfeld/Außenseite (zum Netzwerk/Parallelgerät)

• Anschluss: RUV Connet RJ45 M20,5
• Typ: Einbausteckdose mit wasserdichter Staubschutzkappe.
• Besonderheit: Sichere Schraubverriegelung zur Verhinderung von Vibrationstrennung.

(Hinweis: Die Steckverbinderkombinationen können an die jeweiligen Projektstücklisten angepasst werden.)

Typische Anwendungen

• Energiespeichersysteme (ESS): Parallele Kommunikation zwischen Batteriepacks.
• Solarwechselrichter: Datenverknüpfung für PV-Leistungsumwandlungssysteme (PCS).
• Ladeinfrastruktur: Interne Vernetzung der Ladesäulen.
• Industrieautomation: Freiluft-Steuerschränke, die Schutzart IP67 erfordern.


Spezifikationen

Warum sollten Sie sich für uns entscheiden?
Shenzhen Smart Connection Technology Co., Ltd.wDas Unternehmen wurde 2008 gegründet und integriert Forschung und Entwicklung, Produktion, Verarbeitung und Vertrieb von Kabelbäumen für verschiedene elektrische Produkte. Wir verfügen über ein professionelles wissenschaftliches und technologisches Forschungs- und Entwicklungsteam, fortschrittliche Produktions- und Prüfgeräte, ein modernes Unternehmensmanagement und ein strenges Qualitätssicherungssystem. Die Produkte des Unternehmens haben die UL-Sicherheitszertifizierung bestanden und werden in verschiedenen elektrischen Produkten wie tragbaren Energiespeichern, Haushaltsenergiespeichern, industriellen und kommerziellen Energiespeichern, Lithiumbatterien und industriellen Steuerkästen für Kehrroboter eingesetzt.

Kundendienst:

• Technischer Support wird online angeboten.
• OEM-Vertrag verfügbar.
• Unser Produkt mit Prüfbericht und Zertifizierung
• Unser Produkt hat 3 Jahre Garantie.

Verpackung & Lieferung:

Häufig gestellte Fragen

1. Wozu dient dieses Kabel?

Dieses Kabel dient der Kommunikation und parallelen Steuerung zwischen Geräten für neue Energien, wie z. B. Energiespeichersystemen, Solarwechselrichtern, Ladegeräten für Elektrofahrzeuge und industriellen Steuerungseinrichtungen.

2. Handelt es sich um ein Standard-CAT5e-Ethernetkabel?

Nein. Es handelt sich um eine industrielle CAT5e-geschirmte Kabelbaugruppe, die für Anwendungen im Bereich neuer Energien entwickelt wurde und sich durch kundenspezifische Längen, industrielle Steckverbinder und erhöhte Zuverlässigkeit für den Dauerbetrieb auszeichnet.

3. Können Kabellänge und Anschlüsse individuell angepasst werden?

Ja. Kabellänge, Steckertypen und Steckerkombinationen können anhand Ihrer Anwendungsanforderungen, Zeichnungen oder Muster individuell angepasst werden.

4. Warum verwendet dieses Kabel eine Abschirmung und verzinnte Kupferleiter?

Die abgeschirmte Konstruktion trägt zur Reduzierung elektromagnetischer Störungen bei, während verzinnte Kupferleiter für einen niedrigen Widerstand, Korrosionsbeständigkeit und eine stabile elektrische Langzeitleistung sorgen.

5. Für wen ist dieses Produkt geeignet?

Dieses Produkt eignet sich für Hersteller von Anlagen zur Erzeugung neuer Energien, Systemintegratoren, Hersteller von Ladegeräten für Elektrofahrzeuge und OEM/ODM-Partner, die zuverlässige Kommunikationskabellösungen benötigen.
