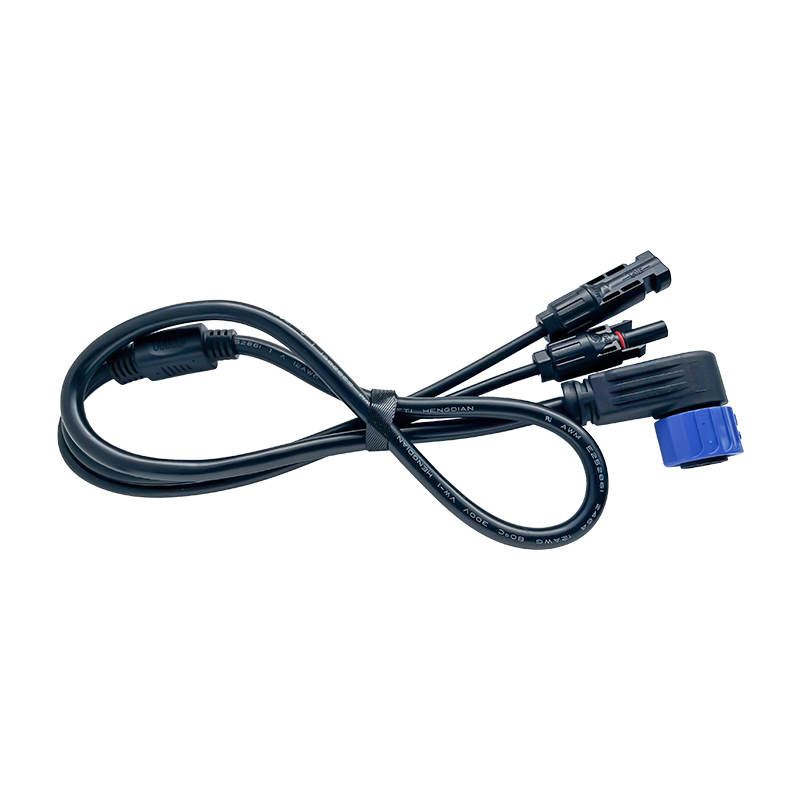

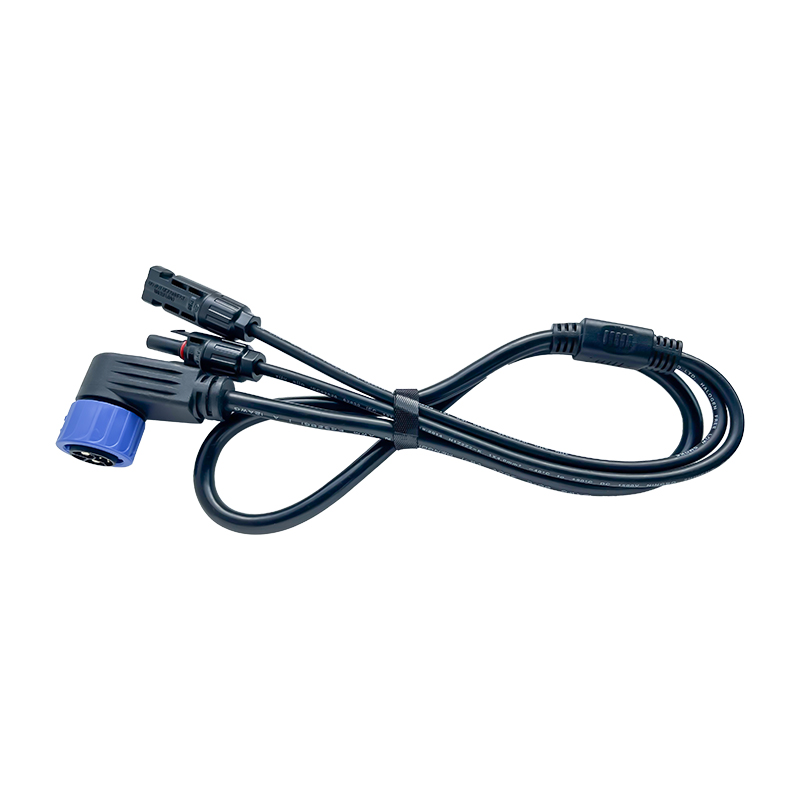

M23 8-poliger 90°-Winkelstecker auf MC4 Solar-PV-Parallelkabelbaugruppe für neue Energie-Kabelbäume

Optimieren Sie Ihre Photovoltaik- und erneuerbaren Energiesysteme mit unseren Hochleistungs-Lösungen. M23 Winkel-ParallelkabelDieser speziell für den Bereich der neuen Energien entwickelte Kabelbaum verfügt über einen robusten, 8-poligen, selbstverriegelnden M23-Stecker (90°-Winkelstecker), der sich in Standard-MC4-Stecker und -Buchsen aufteilt. Dank der Verwendung hochreiner, verzinnter Leiter gewährleistet er geringen Widerstand und eine zuverlässige Stromübertragung für Wechselrichter und Energiespeicheranwendungen.

Hauptmerkmale und Vorteile

• • Hocheffiziente Übertragung: Durch die Verwendung hochreiner, verzinnter Leiter und präziser Fertigungsprozesse erreicht dieses Kabel einen niedrigen Gleichstromwiderstand, wodurch Energieverluste während der Übertragung minimiert und die Systemeffizienz maximiert wird.
  • Optimierte thermische Leistung: Durch die wissenschaftliche Auswahl des Drahtquerschnitts und die fortschrittliche Wärmeableitungskonstruktion gewährleistet der Kabelbaum einen kontrollierbaren Temperaturanstieg auch bei kontinuierlichem Hochstrombetrieb und verhindert so eine Leistungsverschlechterung im Laufe der Zeit.
  • Sichere und flexible Verbindung: Verfügt über einen M23-8 Verriegelungsstift-Stecker (90°) für eine sichere, selbstverriegelnde und vibrationsfeste Verbindung; dank seiner Winkelkonstruktion ideal für beengte Platzverhältnisse.
  • Branchenstandardkompatibilität: Das hintere Ende teilt sich in ein 4 mm² Solar-PV-Kabel auf, das mit MC4-Steckern (männlich und weiblich) versehen ist und so eine nahtlose Integration mit Standard-Solarmodulen und Wechselrichtern gewährleistet.
  • Anpassbares Design: Die Standardlänge beträgt 720 mm, wir bieten jedoch individuell anpassbare Längen an, um den spezifischen Anforderungen Ihrer Installation gerecht zu werden.

Kabelstruktur & elektrische Spezifikationen

• • Hauptkabel: UL2464 12 AWG (2-adrig), rot/schwarz. Die robuste Ummantelung bietet hervorragenden Schutz und hohe Langlebigkeit.
  • Split-Kabel: Professionelles 4mm² Solar-PV-Kabel, entwickelt für den Einsatz im Freien und in Hochspannungs-Photovoltaikumgebungen.
  • Leitermaterial: Hochreines verzinntes Kupfer für verbesserte Leitfähigkeit und Korrosionsbeständigkeit.

Anschlusskonfiguration

• Ende A (Eingangs-/Geräteseite):

  • Typ: M23 Rundsteckverbinder.

  • Konfiguration: 8-poliger Stecker / männlicher Stecker.

  • Ausrichtung: 90°-Winkelstück (rechter Winkel) für platzsparende Installation.

  • Verriegelungsmechanismus: Selbstsichernder Stift für sicheres Zusammenstecken.

• Ende B (Ausgang/Solarseite):

  • Typ: MC4 Solarstecker.

  • Konfiguration: 1x Stecker + 1x Buchse (geteilter Ausgang).

Typische Anwendungen

• Neue Energiekabelbäume.

• AC/DC-Anschlüsse für Solarwechselrichter.

• Photovoltaische (PV) Energiespeichersysteme.

• Industrielle Automatisierungstechnik, die eine parallele Signal-/Stromverteilung erfordert.


Spezifikationen

Warum sollten Sie sich für uns entscheiden?
Shenzhen Smart Connection Technology Co., Ltd.wDas Unternehmen wurde 2008 gegründet und integriert Forschung und Entwicklung, Produktion, Verarbeitung und Vertrieb von Kabelbäumen für verschiedene elektrische Produkte. Wir verfügen über ein professionelles wissenschaftliches und technologisches Forschungs- und Entwicklungsteam, fortschrittliche Produktions- und Prüfgeräte, ein modernes Unternehmensmanagement und ein strenges Qualitätssicherungssystem. Die Produkte des Unternehmens haben die UL-Sicherheitszertifizierung bestanden und werden in verschiedenen elektrischen Produkten wie tragbaren Energiespeichern, Haushaltsenergiespeichern, industriellen und kommerziellen Energiespeichern, Lithiumbatterien und industriellen Steuerkästen für Kehrroboter eingesetzt.

Kundendienst:

• Technischer Support wird online angeboten.
• OEM-Vertrag verfügbar.
• Unser Produkt mit Prüfbericht und Zertifizierung
• Unser Produkt hat 3 Jahre Garantie.

Verpackung & Lieferung:

Häufig gestellte Fragen

F: Kann die Kabellänge individuell angepasst werden?

A: Ja, die Standardlänge beträgt 720 mm, wir bieten aber auch individuell anpassbare Längen an, um Ihren spezifischen Projektanforderungen gerecht zu werden.

F: Was macht dieses Kabel für Hochstromanwendungen geeignet?

A: Wir verwenden hochreine verzinnte Leiter und optimierte Drahtquerschnitte (#12 AWG Hauptleitung / 4 mm² Abzweigleitung), um einen niedrigen Gleichstromwiderstand und einen kontrollierbaren Temperaturanstieg unter Dauerlast zu gewährleisten.

F: Ist der M23-Stecker gerade oder abgewinkelt?

A: Diese Baugruppe verfügt über einen 90°-Winkelstecker (rechtwinklig) M23, der die Kabelführung auf engstem Raum erleichtert.

F: Welche spezifischen Kabeltypen werden für den Haupt- und den Abzweigteil dieses Kabelbaums verwendet?

A: Der Hauptteil der Baugruppe verwendet UL2464 #12 AWG 2-adriges (rot/schwarz) Kabel für eine robuste Stromübertragung. Dieses geht am geteilten Ende in ein spezielles 4 mm² Solar-PV-Kabel über, wodurch die volle Kompatibilität mit gängigen Photovoltaik-Anforderungen gewährleistet wird.

F: Wie gewährleistet die Kabelkonstruktion eine langfristige Stabilität unter hohen Belastungen?

A: Der Kabelbaum zeichnet sich durch eine wissenschaftliche Auswahl des Drahtquerschnitts und ein optimiertes Wärmeableitungsdesign aus. Dadurch wird sichergestellt, dass der Temperaturanstieg auch bei kontinuierlichem Hochstrombetrieb kontrollierbar bleibt und die Leistung somit im Laufe der Zeit nicht nachlässt.
