Die Konstruktion und Auswahl von Hochspannungskabelbäumen und Steckverbindern für Fahrzeuge mit alternativen Antrieben

Designer konzentrieren sich bei der Entwicklung auf mehrere kritische Faktoren. Kfz-Hochspannungskabelbaum Systeme für Elektrofahrzeuge. Sie befassen sich mit Problemen bei Steckverbindern und Anschlüssen, Herstellungsfehlern und Umwelteinflüssen, die häufig zu Ausfällen wie korrodierten Kontakten, losen Verbindungen und Kabelbrüchen führen. Die Materialauswahl spielt dabei eine entscheidende Rolle. Zum Beispiel:

Durch eine sachgemäße Konstruktion und Auswahl werden Fahrzeugsicherheit, Effizienz und Zuverlässigkeit erhöht.

Wichtigste Erkenntnisse

• Bei Hochspannungskabelbäumen muss die Sicherheit durch geeignete Konstruktion und Materialauswahl oberste Priorität haben, um Ausfälle zu vermeiden.

• Die Verwendung einer Doppelschienenkonstruktion erhöht die Zuverlässigkeit, indem elektrische Leckströme verhindert und der Weiterbetrieb auch bei Ausfall einer Schiene sichergestellt wird.

• Eine effektive Isolierung und Abschirmung sind entscheidend, um elektromagnetische Störungen zu minimieren und die Systemintegrität zu gewährleisten.

• Regelmäßige Wartung und Zugänglichkeitsfunktionen in Kabelbäumen vereinfachen Reparaturen und verlängern die Lebensdauer der Steckverbinder.

• Die Einhaltung der Industriestandards für Steckverbinder gewährleistet Kompatibilität, Sicherheit und zuverlässige Leistung in Fahrzeugen mit alternativen Antrieben.

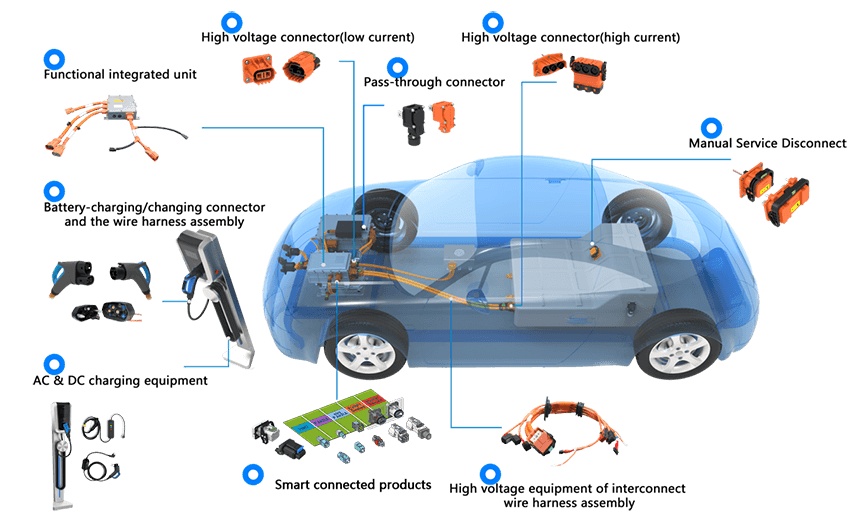

Hochspannungskabelbäume: Konstruktionsprinzipien





Systemarchitektur und Zweischienen-Design

Automobilingenieure legen bei der Entwicklung von Hochspannungskabelbäumen für Elektrofahrzeuge großen Wert auf die Systemarchitektur. Die Zweischienenkonstruktion erweist sich dabei als entscheidendes Sicherheitsmerkmal. Diese Architektur verhindert, dass Hochspannungskreise die Fahrzeugkarosserie als Rückleitung nutzen. Dadurch werden das Risiko von Stromlecks und potenziellen Gefahren eliminiert. Zweischienensysteme bieten zudem Redundanz. Fällt eine Schiene aus, arbeitet das System weiter, was die Zuverlässigkeit erhöht und eine unterbrechungsfreie Stromversorgung gewährleistet.

Standardisierte Konstruktionsverfahren helfen Herstellern, Entwicklungszyklen zu verkürzen und Kosten zu senken. Die kontinuierliche Nutzung von Materialplattformen verbessert die Kosteneffizienz zusätzlich. Präzision in der Konstruktion ist weiterhin entscheidend für die Sicherheit, insbesondere in Hochvoltsystemen. Die Einhaltung strenger Normen gewährleistet die Zuverlässigkeit und optimale Leistung von Fahrzeugen. Ingenieure müssen diese Normen verstehen, um die Einhaltung während des gesamten Entwicklungsprozesses sicherzustellen.

Isolierung, Abschirmung und EMV-Schutz

Isolierung und Abschirmung bilden die Grundlage für Sicherheit und elektromagnetische Verträglichkeit (EMV) in Hochspannungskabelbäumen. Ingenieure wählen Isoliermaterialien mit hervorragenden elektrischen Eigenschaften, wie beispielsweise vernetztes Polyolefin und moderne Polymere. Diese Materialien sind hochspannungsbeständig und verhindern elektrische Leckströme.

Schirmungstechniken spielen eine entscheidende Rolle bei der Minimierung elektromagnetischer Störungen (EMI). Gängige Konfigurationen umfassen Schirmdrahtgeflechtlagen, Kombinationen aus Schirmdrahtgeflecht und Aluminiumfolie sowie geflochtene Maschen oder Aluminiumrohre. Eine ordnungsgemäße Erdung der Schirmung verhindert Störungen durch externe Signale. Ingenieure vermeiden mehrere Erdungspunkte, um Potenzialdifferenzen auszuschließen, die unerwünschte Störungen verursachen könnten.

Tipp: Die Auswahl von Steckverbindern mit integrierter Schirmung gewährleistet eine durchgehende Verbindung zwischen Kabel und Kabelbaum, wodurch beim Crimpen ein geschlossener Stromkreis entsteht und die elektromagnetischen Störungen weiter reduziert werden.

Hersteller verwenden in Kabelbäumen geflochtene Schirmungen, um starken elektromagnetischen Störungen entgegenzuwirken. Dieser Ansatz, kombiniert mit geschirmten Steckverbindern, gewährleistet die Systemintegrität und schützt empfindliche elektronische Bauteile.

Sicherheits- und Kostenüberlegungen

Sicherheit hat bei der Entwicklung von Hochspannungskabelbäumen weiterhin höchste Priorität. Ingenieure begegnen verschiedenen Risiken durch durchdachte Konstruktionsstrategien. Die folgende Tabelle fasst gängige Sicherheitsrisiken und entsprechende Risikominderungsstrategien zusammen:

Hersteller gleichen Kostenkontrolle und Sicherheitsanforderungen durch minimale Kabellänge und -gewicht aus. Sie gewährleisten die Einhaltung von Sicherheitsvorschriften und wählen hochwertige Steckverbinder. Zweisträngige Kabelbaumkonstruktionen und effektive Abschirmungen tragen zur Reduzierung elektromagnetischer Störungen bei und erhalten gleichzeitig die Kosteneffizienz aufrecht.

Ingenieure berücksichtigen die Verdeckung und die Einhaltung der Kollisionsnormen. Sie implementieren Schutzmaßnahmen, um Stromschläge und Brände zu verhindern. Eine geeignete Anordnung minimiert Risiken für die Nutzer und gewährleistet einen sicheren Betrieb. Wichtige Faktoren wie Betriebsspannung, Betriebstemperatur, Temperaturanstieg, Drahtdurchmesser, Kabelschutz und Steckverbinderauswahl leiten den Konstruktionsprozess.

Hinweis: Standardisierte Konstruktion und durchgängige Materialplattformen verbessern nicht nur die Sicherheit, sondern tragen auch zu erheblichen Kosteneinsparungen für die Hersteller bei.

Hochspannungskabelbäume: Layout und Verlegung

Komponentenplatzierung und Pfadplanung

Ingenieure planen die Verlegung von Hochspannungskabelbäumen präzise. Sie berücksichtigen die kürzesten und sichersten Wege zwischen den Komponenten. Dieser Ansatz reduziert Energieverluste und verbessert das Wärmemanagement. Mithilfe von CFD-Simulationen (Computational Fluid Dynamics) lassen sich thermische Hotspots identifizieren. Eine optimale Kabelführung kann die Temperaturen um 8 bis 12 Grad Celsius senken. Konstrukteure vermeiden die parallele Verlegung von Hochstrom- und Niederspannungsleitungen. Dadurch werden elektromagnetische Störungen um fast 75 % reduziert. Abschirmungen an Drähten und Kabeln schützen empfindliche elektronische Systeme vor Störungen.

Hinweis: Elektromagnetische Störungen können Kommunikationssysteme und Sensornetzwerke beeinträchtigen. Abschirmung und sorgfältige Wegeplanung gewährleisten die Systemzuverlässigkeit.

Befestigung, Montage und Vibrationsfestigkeit

Der Fahrzeugbetrieb setzt Kabelbäume ständigen Vibrationen und Bewegungen aus. Ingenieure verwenden zuverlässige Befestigungsmethoden und spezielle Halterungen, um die Kabelbäume zu sichern. Sie optimieren die Kabelführung, um übermäßige Längen oder Kürzen zu vermeiden und so Reibung und Verschleiß zu minimieren. Schutzabdeckungen bewahren empfindliche Bereiche vor Umwelteinflüssen. Dreilagige Kabelschutzrohre verteilen die mechanische Belastung. Silikon-Zugentlastungen reduzieren die Auszugskräfte an kritischen Stellen. Diese Maßnahmen schützen die Integrität der Steckverbinder und beugen Kabelermüdung vor, insbesondere in Umgebungen mit hohen Frequenzen.

• Eine geeignete Layoutgestaltung minimiert die Vibrationsreibung.

• Spezielle Halterungen und Befestigungsmethoden verhindern ein Verrutschen des Gurtes.

• Schutzhüllen und Kabelführungssysteme erhöhen die Langlebigkeit.

Wartung und Zugänglichkeit

Designer legen Wert auf Wartung und Zugänglichkeit in Kabelbaum für Elektrofahrzeuge Systeme mit Steckverbindern gewährleisten sichere Verbindungen und einfachen Zugang für Wartungsarbeiten. Die übersichtliche Kabelbündelung verhindert Störungen und vereinfacht die Wartung. Dreidimensionale Layouts optimieren den Platzbedarf und erleichtern Reparaturen. Isoliermaterialien verhindern versehentlichen Kontakt mit Metallteilen und erhöhen so die Sicherheit. Hitzebeständige und wasserdichte Materialien gewährleisten Stabilität auch unter extremen Bedingungen. Zugänglichkeitsmerkmale ermöglichen schnelles Demontieren und Montieren bei Wartungsarbeiten.

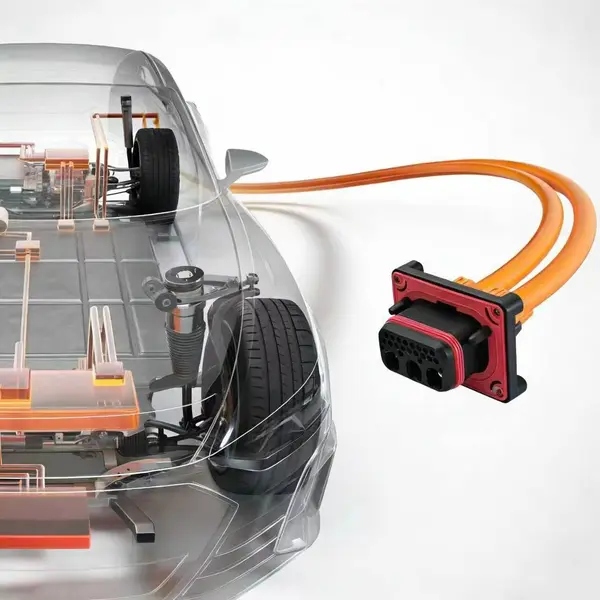

Kabelauswahlkriterien

Leiter- und Isolationsmaterialien

Ingenieure wählen Leiter- und Isoliermaterialien anhand ihrer elektrischen Eigenschaften, ihrer Haltbarkeit und ihrer Kosten aus. Kupfer bleibt aufgrund seiner hervorragenden Leitfähigkeit und Korrosionsbeständigkeit der bevorzugte Leiter. Aluminium bietet eine leichte und kostengünstige Alternative, insbesondere in Anwendungen, bei denen eine Gewichtsreduzierung entscheidend ist.

Die XLPE-Isolierung bietet hervorragende Spannungsbeständigkeit und mechanische Festigkeit. Silikonkautschuk eignet sich ideal für Hochtemperaturumgebungen und ermöglicht flexible Verlegung auch bei komplexen Kabelführungen. Diese Materialien gewährleisten die Sicherheit und Zuverlässigkeit von Hochspannungskabelbäumen auch unter anspruchsvollen Bedingungen.

Querschnitt, Nennspannung und Hitzebeständigkeit

Die Kabelauswahl hängt von mehreren technischen Kriterien ab:

1. Der Kabeldurchmesser muss dem Layout und den Eigenschaften der Hochspannungskomponenten entsprechen.

2. Um höhere Ströme bewältigen zu können und die Widerstandsverluste zu reduzieren, vergrößern die Ingenieure die Querschnittsfläche.

3. Die Spannungsfestigkeit gewährleistet, dass das Kabel der elektrischen Belastung ohne Ausfall standhält.

4. Die Hitzebeständigkeit gewährleistet die Integrität der Isolierung bei der Übertragung hoher Ströme.

Größere Querschnittsflächen tragen dazu bei, den höheren spezifischen Widerstand von Aluminium auszugleichen, können aber aufgrund der größeren Abmessungen die Installation erschweren. Angemessene Spannungsfestigkeit und Hitzebeständigkeit verhindern Isolationsdurchschläge und Kabelausfälle, insbesondere bei Elektrofahrzeugen, die unter wechselnden Lasten betrieben werden.

Tipp: Prüfen Sie stets, ob die Kabel den Sicherheitsstandards der Branche entsprechen, z. B. den Anforderungen an halogenfreie Kabel mit geringer Rauchentwicklung, um die Brandsicherheit und den Umweltschutz zu verbessern.

Abschirmungs- und Mantelmaterialien

Schirmungs- und Mantelmaterialien schützen Kabel vor elektromagnetischen Störungen und rauen Umgebungsbedingungen. Ingenieure verwenden fortschrittliche Materialien, um sowohl Sicherheit als auch Langlebigkeit zu gewährleisten.

Halogenfreie Flammschutzmittel (HFFR) bieten hervorragende Flammbeständigkeit und Umweltverträglichkeit. Recycelbare thermoplastische Elastomere (TPEs) gewährleisten Flexibilität und Wärmeleistung und unterstützen gleichzeitig Nachhaltigkeitsziele. Diese Fortschritte helfen Herstellern, strenge Sicherheits- und Umweltstandards zu erfüllen.

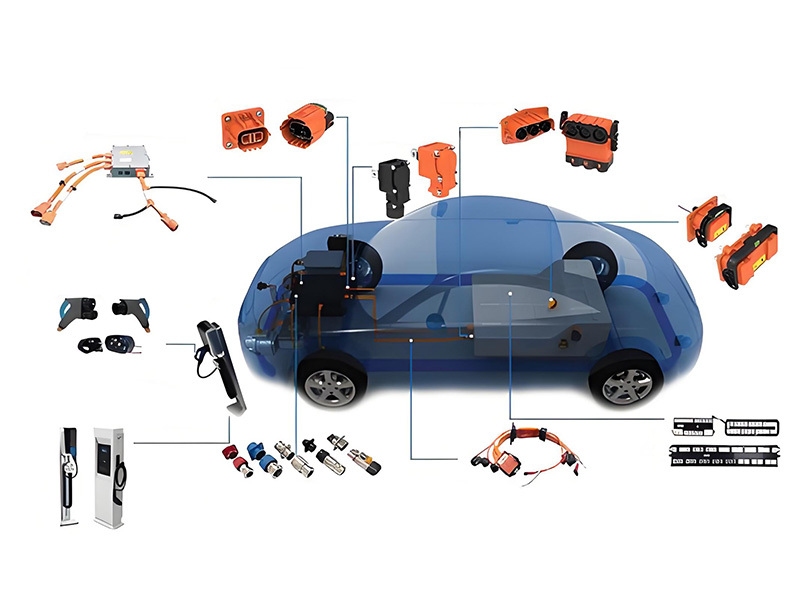

Auswahl und Normen für Steckverbinder





Steckverbindertypen und Leistungsanforderungen

Automobilingenieure wählen Hochspannungs-Kfz-Steckverbinder Die Zuverlässigkeit von Hochspannungskabelbäumen wird durch strenge Leistungskriterien gewährleistet. Zu den gängigsten Steckverbindertypen gehören Niederspannungs-Standardsteckverbinder (LV), USCAR-Steckverbinder und JIS-Steckverbinder. Jeder Typ erfüllt spezifische Industriestandards hinsichtlich Kompatibilität und Sicherheit.

Steckverbinder müssen eine gleichbleibende elektrische, mechanische und umweltbedingte Leistungsfähigkeit gewährleisten. Die folgende Tabelle fasst die wichtigsten Anforderungen zusammen:

Ingenieure legen Wert auf Steckverbinder, die einen stabilen Kontaktdruck gewährleisten und den Widerstand minimieren. Sie wählen Materialien, die korrosionsbeständig und unempfindlich gegenüber Umwelteinflüssen sind. Fortschrittliche Fertigungstechniken sichern Präzision und Langlebigkeit und reduzieren so das Risiko von Kontaktausfällen und Isolationsfehlern.

Tipp: Die Auswahl von Steckverbindern mit robusten Verriegelungsmechanismen und hohen IP-Schutzarten erhöht sowohl die Sicherheit als auch die Lebensdauer bei Anwendungen in Elektrofahrzeugen.

Mechanische, elektrische und Umweltstandards

Hochspannungssteckverbinder müssen strenge mechanische, elektrische und umwelttechnische Normen erfüllen. Diese Normen schützen die Anwender und gewährleisten einen zuverlässigen Betrieb auch unter anspruchsvollen Bedingungen.

Die Hersteller halten sich an Sicherheitsstandards, die Stromschläge verhindern und den Schutz der Anwender gewährleisten. Leistungsstandards stellen sicher, dass die Steckverbinder in unterschiedlichen Umgebungen zuverlässig funktionieren. Die von führenden Automobilherstellern festgelegten Designanforderungen gewährleisten Kompatibilität und Sicherheit über verschiedene Fahrzeugplattformen hinweg.

Ingenieure wissen, dass die Qualität von Hochspannungssteckverbindern die elektrische Leistung direkt beeinflusst. Die Fertigungsgenauigkeit wirkt sich auf die mechanische Zuverlässigkeit aus. Die Umweltverträglichkeit bleibt für einen sicheren Betrieb im Straßenverkehr entscheidend.

• Hochspannungssteckverbinder müssen hohen Qualitäts- und Fertigungsgenauigkeitsstandards genügen.

• Diese Steckverbinder gelten aufgrund ihrer entscheidenden Rolle für die Fahrzeugsicherheit als High-End-Produkte.

Hersteller setzen strenge Testverfahren ein, um die Zuverlässigkeit von Steckverbindern zu gewährleisten. Sie analysieren Fehlerursachen wie schlechten Kontakt, Isolationsfehler und mechanische Verbindungsprobleme. Moderne Diagnosewerkzeuge, beispielsweise Topologie-Diagnosesoftware, helfen dabei, Steckverbinderfehler zu identifizieren und zu priorisieren, wodurch die Wartung optimiert und Ausfallzeiten reduziert werden.

Sicherheitsmerkmale und Wartungsfreundlichkeit

Sicherheitsfunktionen in Hochspannungssteckverbindern schützen sowohl Anwender als auch Fahrzeugsysteme. Ingenieure integrieren die Technologie der Hochspannungs-Verriegelungsschleife (HVIL), um Personen bei Montage, Reparatur und Betrieb zu schützen. HVIL fungiert als Schutzschalter und warnt den Fahrer, wenn eine Hochspannungsverbindung unterbrochen ist. Das System überwacht Steckverbinder mit einer Niederspannungsschleife und meldet Probleme, wenn das Signal unterbrochen wird.

• HVIL stellt sicher, dass das System nicht eingeschaltet werden kann, wenn der Stromkreis unvollständig ist, und erhöht so die Sicherheit.

• Fingersichere und berührungssichere Trenntechnologien verhindern einen versehentlichen Kontakt mit Hochspannungskomponenten.

• Sicherungsstecker trennen die Batterie bei Stromspitzen und verhindern so katastrophale Ereignisse.

Wartungsfreundlichkeit ist ein zentrales Kriterium bei der Steckverbinderentwicklung. Vor Ort austauschbare Stifte minimieren Ausfallzeiten und steigern die Produktivität durch die Möglichkeit der Wartung direkt vor Ort. Steckverbinder mit langer Lebensdauer von bis zu 50.000 Schaltzyklen reduzieren die Gesamtbetriebskosten. Ergonomische Designs ermöglichen die einfache Einhandbedienung und verringern so das Risiko von Verletzungen durch repetitive Bewegungen. Schnellverbindungen lassen sich ohne zusätzliches Werkzeug herstellen, was die Effizienz bei der Wartung verbessert.

Ingenieure befassen sich mit häufigen Ausfallursachen wie Kontaktausfällen, Isolationsfehlern, Verschmutzungen, Lichtbögen und physikalischen Beschädigungen. Sie wählen korrosionsbeständige und umweltbeständige Materialien aus. Sorgfältige Konstruktionsüberlegungen erhöhen die Robustheit der Steckverbinder, während strenge Testverfahren Zuverlässigkeit und Sicherheit gewährleisten.

Hinweis: Die sachgemäße Prüfung und Handhabung von Hochspannungskabelbäumen und -steckverbindern ist entscheidend, um Betriebsstörungen zu vermeiden. Fortschrittliche Diagnosemethoden und die sorgfältige Materialauswahl tragen zur Systemintegrität und Fahrzeugsicherheit bei.

Automobilingenieure erzielen optimale Sicherheit und Zuverlässigkeit durch die Anwendung branchenüblicher Best Practices für Hochspannungskabelbäume und -steckverbinder. Sie ermitteln die elektrischen Anforderungen, erstellen detaillierte Schaltpläne und nutzen CAD-Modellierung für eine präzise Kabelführung. Die Einhaltung internationaler Normen minimiert Risiken wie Kurzschlüsse und elektromagnetische Störungen. Die folgende Checkliste hebt wichtige Konstruktionsschritte hervor:

Die Anwendung dieser Prinzipien verbessert die Fahrzeugleistung, die Sicherheit und die Einhaltung der Industriestandards.

Häufig gestellte Fragen

Welche Normen regeln die Auswahl von Hochspannungssteckverbindern in Elektrofahrzeugen?

Automobilingenieure halten sich an Normen wie USCAR, JIS und LV. Diese Normen gewährleisten Kompatibilität, Sicherheit und Zuverlässigkeit. Sie legen Anforderungen an Spannung, Stromstärke, mechanische Belastbarkeit und Umweltbeständigkeit fest.

Wie gewährleisten Ingenieure die Sicherheit von Hochspannungskabelbäumen?

Sie verwenden Isoliermaterialien mit hoher Spannungsfestigkeit. Zur Reduzierung elektromagnetischer Störungen setzen sie Abschirmungen ein. Sicherheitsmerkmale wie HVIL und robuste Verriegelungsmechanismen verhindern versehentliches Berühren und Trennen.

Warum bevorzugen Hersteller Kupfer gegenüber Aluminium für Leiter?

Kupfer bietet hervorragende Leitfähigkeit und Korrosionsbeständigkeit. Es gewährleistet eine stabile Stromversorgung und reduziert Energieverluste. Aluminium ist eine leichtere Alternative, benötigt aber für die gleiche Leistung einen größeren Querschnitt.

Welche Wartungspraktiken verlängern die Lebensdauer von Steckverbindern und Kabelbäumen?

Regelmäßige Inspektionen decken Verschleiß, Korrosion oder lose Verbindungen frühzeitig auf. Ingenieure empfehlen, Kontakte zu reinigen, Dichtungen zu prüfen und beschädigte Bauteile auszutauschen. Eine ordnungsgemäße Wartung gewährleistet einen zuverlässigen Betrieb und reduziert das Ausfallrisiko.
