Kabelbäume fungieren als zentrales Nervensystem moderner Hardware. Vom Motorraum von Kraftfahrzeugen bis hin zu automatisierten Industrieschaltschränken übertragen diese Baugruppen kontinuierlich Strom und Daten. Obwohl sie als einfache Komponenten – Kabel, Klemmen und Steckverbinder – wahrgenommen werden, sind Kabelbäume häufig die Ursache für systemweite Hardwareausfälle. Fällt eine Maschine aufgrund elektrischer Fehler aus, ist selten die Hauptverarbeitungseinheit schuld; meist liegt es an einer fehlerhaften physischen Verbindung.
Um die genauen Mechanismen dieser physikalischen Schichtausfälle zu verstehen, müssen die mechanischen, umweltbedingten und elektrischen Belastungen analysiert werden, denen die Baugruppe während ihres Lebenszyklus ausgesetzt ist. Die frühzeitige Diagnose dieser Ursachen in der Entwicklungsphase ermöglicht es den Teams, bessere Materialien und Fertigungstoleranzen festzulegen und so teure Rückrufaktionen und Systemausfälle zu vermeiden.

Hitze ist der größte Feind von Polymerisolierungen. Kabel verlaufen häufig in der Nähe von wärmeerzeugenden Bauteilen wie Motoren, Abgasanlagen oder Hochleistungstransformatoren. Mit der Zeit beschleunigen erhöhte Temperaturen die Ausgasung von Weichmachern in herkömmlichen PVC-Isolierungen. Dadurch wird der Mantel spröde, reißt und legt schließlich den blanken Leiter frei. Dies birgt ein unmittelbares Risiko für Kurzschlüsse und Lichtbögen.
Die Arrhenius-Gleichung besagt, dass sich die zu erwartende Lebensdauer vieler gängiger Isolierpolymere mit jedem Anstieg der Dauerbetriebstemperatur um 10 °C über die Nenntemperatur halbiert. Daher ist die Materialauswahl entscheidend. Beispielsweise führt die Verwendung von Standardkabeln mit einer Nenntemperatur von 80 °C in einem Gehäuse, das häufig 85 °C erreicht, zwangsläufig zu vorzeitigem Ausfall. Ein Upgrade auf ein anderes Material ist daher ratsam. Kundenspezifischer UL1015 20AWG Kabelbaum Es bietet einen robusten Schutzmechanismus, da die UL1015-Spezifikation eine Temperaturbeständigkeit von 105 °C vorsieht. Dieser zusätzliche thermische Spielraum verlängert die Lebensdauer in rauen Umgebungen erheblich, indem er der oxidativen Zersetzung widersteht, die minderwertige PVC-Mischungen zerstört.
| Isolationsart | Maximale Temperatur | Typische Anwendungsumgebung | Ausfallmechanismus bei Übertemperatur |
|---|---|---|---|
| Standard-PVC (UL1007) | 80°C | Unterhaltungselektronik, milde Innenräume | Weichmacherverlust, Versprödung, Rissbildung |
| Hochtemperatur-PVC (UL1015) | 105 °C | Industriemaschinen, Innengeräte | Allmähliche Aushärtung durch anhaltende extreme Einwirkung |
| XLPE / Teflon (PTFE) | 125 °C - 200 °C+ | Automobil-Motorraum, Luft- und Raumfahrt | Hitzebeständig, aber anfällig für Kälteverflüssigung oder Abrieb |
Eine Crimpverbindung ist nicht einfach nur das Aufpressen von Metall auf einen Draht; es handelt sich um ein Kaltverschweißungsverfahren, das höchste Präzision erfordert. Ziel ist es, die Drahtlitzen und die Aderendhülse so zu verformen, dass eine einzige, feste Metallmasse entsteht, die absolut gasdicht ist. Dringen korrosive Gase oder Sauerstoff in die Crimpverbindung ein, kommt es zur Oxidation, wodurch der elektrische Widerstand der Verbindung steigt.
Fehler beim Crimpen lassen sich im Allgemeinen in zwei Kategorien einteilen: zu geringes und zu hohes Crimpen. Bei einer zu geringen Crimpung entstehen mikroskopisch kleine Hohlräume zwischen den Litzen, was zu hohem elektrischem Widerstand, lokaler Erwärmung und schließlich zu einem thermischen Durchgehen führt. Eine zu hohe Crimpung beschädigt die Drahtlitzen, verringert den effektiven Querschnitt und erzeugt mechanische Schwachstellen, die unter Vibrationen brechen können.
Um diese gefährlichen Spannungsabfälle in leistungskritischen Stromkreisen zu vermeiden, müssen Ingenieure Folgendes spezifizieren: Kabelbaum mit Crimpanschluss und niedriger ImpedanzDiese Baugruppen werden unter strenger Qualitätskontrolle und mithilfe automatisierter Pressen gefertigt, die die Crimpkraft in Echtzeit überwachen. Durch die Überprüfung der exakten Crimphöhe und die Analyse des mikrografischen Querschnitts gewährleistet der Hersteller eine optimale Kompression und somit eine Verbindung mit nahezu null zusätzlicher Impedanz.
| Crimpzustand | Mechanische Festigkeit (Zugkraft) | Elektrischer Widerstand | Langzeit-Zuverlässigkeitsrisiko |
|---|---|---|---|
| Untercrimpt | Niedrig (Draht lässt sich leicht herausziehen) | Hoch (oxidationsanfällig) | Thermisches Durchgehen, zeitweise unterbrochene Verbindung |
| Optimale Crimpung | Maximal (Überschreitet die Drahtbruchkraft) | Mindestanforderung (gasdichte Kaltverschweißung) | Stabil über Jahrzehnte der Nutzung |
| Überkräuselt | Niedrig (Stränge brechen an der Knickbasis) | Mittel bis hoch | Mechanischer Bruch unter Vibration |
Bei Anwendungen mit Motoren, beweglichen Bauteilen oder im Transportwesen führen ständige Vibrationen zu erheblichen Schäden an den Kabelverbindungen. Unsachgemäß befestigte Kabel sind zyklischen Biegebeanspruchungen ausgesetzt. Da Kupfer mit der Zeit verfestigt, brechen die Kupferlitzen durch die kontinuierliche Biegung schließlich in der Nähe der Anschlussstelle sauber ab. Eine korrekte Kabelführung erfordert daher die Verwendung von Zugentlastungen – die Kabelbäume werden in der Nähe der Steckverbinder mit Klemmen oder Kabelbindern befestigt, um die mechanische Belastung von der eigentlichen elektrischen Verbindung auf das Chassis zu verlagern.
Vibrationen bergen auch eine unsichtbare Gefahr: Reibkorrosion. Dieses Phänomen tritt mikroskopisch in den Kontaktstellen von Steckverbindern auf. Mikrovibrationen bewirken, dass die Metallstifte aneinander reiben und dünne Oxidschichten abtragen. Das freigelegte Metall oxidiert sofort wieder, und der Prozess wiederholt sich. Über Tausende von Stunden bildet sich durch dieses mikroskopische Abtragen eine dicke Schicht nichtleitender Oxidpartikel zwischen den Kontakten. Das System zeigt dann sogenannte Geisterfehler – kurzzeitige Ausfälle der Sensordaten oder plötzliche Spannungseinbrüche. Dickere Beschichtungen (z. B. Gold auf Nickel) oder spezielle Kontaktschmierstoffe können Reibkorrosion zwar verringern, die beste physikalische Schutzmaßnahme ist jedoch die Verlegung von Kabelbäumen zur Minimierung der Resonanzfrequenzübertragung.
Feldinstallationen in Schaltschränken und Bedienfeldern stellen eine weitere häufige Fehlerquelle dar. Techniker isolieren oft Litzen ab und führen sie direkt in Schraubklemmen ein. Beim Anziehen der Schraube entstehen Dreh- und Quetschkräfte, die die Litzen auseinanderdrücken. Einige Litzen brechen, wodurch ein 16-AWG-Kabel direkt an der Verbindungsstelle auf einen Querschnitt von 18 oder 20 AWG reduziert wird und die Strombelastbarkeit vollständig verloren geht.

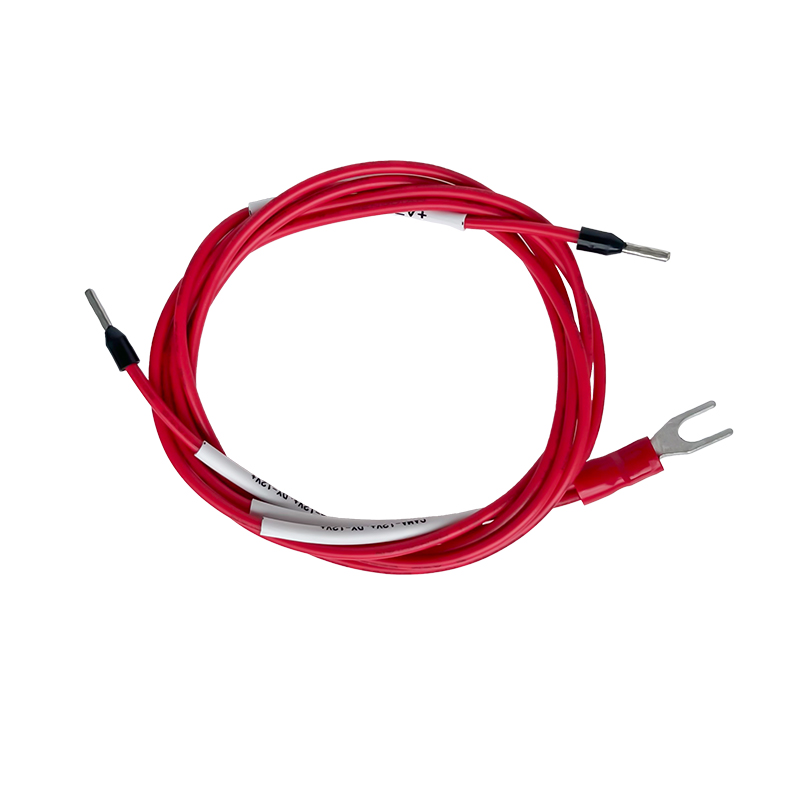

Zusätzlich führt das Kriechen des Kupfers (Kaltfluss) unter dem Anpressdruck der Schrauben dazu, dass sich die Verbindung mit der Zeit lockert, was regelmäßige Wartungsarbeiten zum Nachziehen der Schrauben erforderlich macht. Die Verwendung eines Kabelbaum mit vorgecrimpten Aderendhülsen Dieses strukturelle Problem wird an der Wurzel behoben. Die Aderendhülse dient als schützende Kupfer- oder Messinghülse, die die empfindlichen Drahtlitzen umschließt. Beim Anziehen der Klemmenblockschraube drückt diese gegen den massiven Korpus der Aderendhülse und nicht gegen die einzelnen Litzen. Dadurch wird der Druck gleichmäßig verteilt, Litzenbrüche werden verhindert, das Risiko von Kurzschlüssen durch abstehende Litzen an benachbarten Klemmen wird eliminiert und der Wartungsaufwand für das Nachziehen von Verbindungen deutlich reduziert.
Kabelbäume, die in rauen Umgebungen installiert sind, sind Ölen, Kühlmitteln, Reinigungsmitteln und Wasser ausgesetzt. Ein häufiger Fehler bei der Kabelbaumkonstruktion ist die Vernachlässigung der natürlichen Eigenschaft der Drähte, wie Kapillarröhrchen zu wirken. Dringt Feuchtigkeit in einen unversiegelten Stecker oder eine beschädigte Isolierung ein, können die Temperaturschwankungen und Druckunterschiede im System aktiv Flüssigkeit durch den Kabelmantel nach oben ziehen, sodass sie zwischen den Kupferlitzen fließt.
Durch Kapillarwirkung können korrosive Flüssigkeiten direkt in versiegelte elektronische Steuergeräte (ECUs) oder teure Sensoren gelangen, die kilometerweit vom ursprünglichen Eintrittspunkt entfernt sind. Durch die Konstruktion geeigneter Tropfschlaufen – bei denen die Leitung so verlegt wird, dass sie unterhalb der Steckereinführung verläuft – wird verhindert, dass Flüssigkeiten durch Schwerkraft vom unteren Ende der Schlaufe abtropfen und in den Stecker fließen. Die Verwendung von Schrumpfschläuchen mit innenliegendem, schmelzbarem Klebstoff (Doppelwand-Schrumpfschlauch) an den Endpunkten unterbindet diesen internen Flüssigkeitsweg.
| Umweltbedrohung | Primärer Ausfallmechanismus | Technische Gegenmaßnahme |
|---|---|---|
| Öl / Kohlenwasserstoffe | Quellung, Erweichung und Schmelzen der Isolierung | Vernetzte Elastomere oder PTFE-Ummantelungen spezifizieren |
| Feuchtigkeit / Kondensation | Kapillarwirkung, innere Korrosion, Kurzschlüsse | Mit Klebstoff beschichtete Schrumpfschläuche, Tropfschlaufen, IP67+ Steckverbinder |
| Physikalischer Abrieb | Reibung an scharfen Chassiskanten | Wellrohre für Webstühle, Gummitüllen, strenge Verlegeregeln |
Die Vermeidung von Kabelbaumfehlern beschränkt sich nicht allein auf die Identifizierung der physikalischen Mechanismen; sie erfordert vielmehr strenge Validierungstests, bevor die Baugruppe in Betrieb genommen wird. Ein optisch einwandfreier Kabelbaum kann dennoch schwerwiegende interne Mängel verbergen. Moderne Qualitätssicherung verlangt automatisierte Durchgangsprüfungen, Hochspannungsprüfungen zur Überprüfung der Isolationsfestigkeit sowie Rückstellprüfungen, um sicherzustellen, dass die Steckerstifte vollständig in ihren Kunststoffgehäusen sitzen und verriegelt sind.
Entwicklungsteams müssen ihre Sichtweise auf Kabelbäume ändern: von einfachen Standardbauteilen hin zu komplexen, hochentwickelten Subsystemen. Durch die Festlegung präziser Toleranzen für die Crimphöhe, die Abstimmung des Isoliermaterials auf die exakte thermische Umgebung und die Einhaltung strenger Verlegeparameter, die Vibrationen und Feuchtigkeit berücksichtigen, können Hersteller Feldausfälle praktisch eliminieren. Standardisierte Zugkraftprüfungen in der Montagelinie gewährleisten die mechanische Integrität jeder Kaltverschweißung und setzen die physikalischen Konstruktionsdaten direkt in langfristige elektrische Zuverlässigkeit um.
