Wie wählt man den richtigen Kabelbaum für einen 6-achsigen Industrieroboterarm aus?

Die Auswahl des richtigen Kabelbaums für Ihre Roboter- und KI-Ausrüstung erfordert die Bewertung von Flexibilität, Langlebigkeit, Kompatibilität und Konformität. Ihr Roboter benötigt einen Kabelbaum, der optimal auf seine Bewegungs- und Betriebsanforderungen abgestimmt ist. Smart Connection Technology bietet Kabelbaumlösungen für Roboter- und KI-Ausrüstung, die für jeden Bedarf geeignet sind.

Wichtigste Erkenntnisse

• Achten Sie bei der Auswahl eines Kabelbaums auf Flexibilität und Haltbarkeit. So stellen Sie sicher, dass sich Ihr Roboter reibungslos bewegen kann, ohne dass es zu Kabelbrüchen kommt.

• Für eine bessere Leistung sollten Sie hochwertige Materialien wie PUR oder TPE wählen. Diese Materialien sind verschleißfest und bieten hervorragende Flexibilität.

• Prüfen Sie stets, ob Ihr Kabelbaum den Industriestandards entspricht. Die Einhaltung dieser Standards gewährleistet Sicherheit und Zuverlässigkeit in Automatisierungsumgebungen.

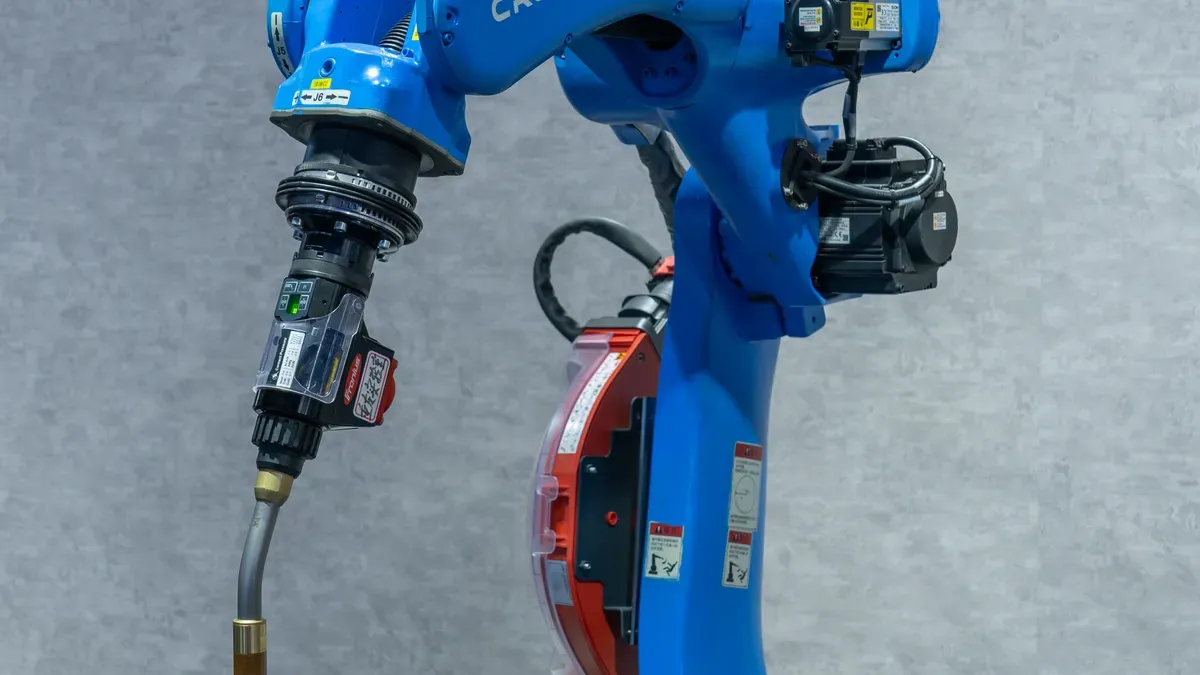

Kabelbäume für 6-Achs-Roboterarme

Anforderungen an Bewegung und Flexibilität

Bei der Arbeit mit einem 6-Achs-Roboter in der Automatisierungstechnik stehen Sie vor besonderen Herausforderungen. Der Roboter muss sich reibungslos in mehrere Richtungen bewegen, oft auf engstem Raum. Diese kontinuierliche Bewegung beansprucht die Kabelbäume des Roboters. Wählt man den falschen Kabelbaum, riskiert man Kabelbrüche und Produktionsausfälle. Kabelbaum für Robotik-KI-Ausrüstung Smart Connection Technology begegnet diesen Anforderungen mit fortschrittlichen Funktionen.

Tipp: Überprüfen Sie vor der Installation immer die Biegefestigkeit und die Belastbarkeit der Kabelbäume Ihres Roboters.

Hier ein kurzer Überblick darüber, wie sich kontinuierliche Bewegungs- und Leitungsbeschränkungen auf die Leistung des Kabelbaums auswirken:

Sie benötigen Roboterkabelbäume aus hochwertigem Kupfer oder Polyurethan. Diese Materialien bieten hervorragende Flexibilität und Langlebigkeit. Umspritzung und spezielle Zugentlastungen beugen Materialermüdung und Brüchen vor, was für eine zuverlässige Automatisierung unerlässlich ist.

Signalübertragung und Zuverlässigkeit

In der Automatisierung ist eine stabile Signalübertragung für jeden Roboter unerlässlich. In industriellen Umgebungen sind Roboterkabelbäume elektromagnetischen Störungen durch Frequenzumrichter, Servomotoren und Schaltnetzteile ausgesetzt. Eine geeignete Kabelbaumkonstruktion reduziert Störungen und gewährleistet einen zuverlässigen Betrieb.

• Verwenden Sie Kabelbäume mit effektiver Abschirmung und Erdung.

• Verlegen Sie die Kabel sorgfältig, um Störungen zu minimieren.

• Wählen Sie Produkte, die einen 100%igen Durchgangs- und Hochspannungstest bestehen.

Der Kabelbaum für Roboter-KI-Systeme verfügt über Entstörungsfunktionen und erfüllt strenge Industriestandards. Sie können sich darauf verlassen, dass diese Roboterkabelbäume auch unter anspruchsvollen Bedingungen wie Vibrationen, Stößen und Chemikalienkontakt eine konstante Leistung erbringen. Die Einhaltung globaler Standards wie IPC/WHMA-A-620, UL und ISO gewährleistet die Sicherheit und Effizienz Ihres Automatisierungssystems.

Auswahl des Kabelbaums für Robotik- und KI-Ausrüstung

Wesentliche Merkmale und Materialien

Bei der Auswahl eines Kabelbaums für Ihren Automatisierungsroboter müssen Sie mehrere wichtige Merkmale berücksichtigen. Flexibilität, Materialqualität, Abschirmung und Signalintegrität tragen wesentlich zu einer zuverlässigen Funktion bei. Roboterarme mit hohen Bewegungsgeschwindigkeiten benötigen Kabelbäume, die Millionen von Biegezyklen standhalten und ermüdungsbeständig sind. Materialien wie PUR und TPE bieten eine hervorragende Biegefestigkeit und Langlebigkeit und sind daher ideal für Automatisierungsumgebungen geeignet.

Auch die Isoliermaterialien beeinflussen die Leistung. Moderne Isolierungen sorgen für elektrische Trennung, reduzieren Übersprechen und schützen vor Umwelteinflüssen. Achten Sie auf Kabelbäume mit Phasenwechselmaterialien oder wärmeleitenden Dielektrika, um Temperaturschwankungen auszugleichen und die Signalstabilität zu gewährleisten.

Tipp: Überprüfen Sie immer das Leitermaterial und die Isolationsart. Versilbertes oder vernickeltes Kupfer bietet hervorragende Leitfähigkeit und Korrosionsbeständigkeit.

Die Abschirmung ist für die Signalintegrität in der Automatisierung unerlässlich. Wählen Sie Kabelbäume mit mehrlagiger Abschirmung, Metallgeflecht oder Folienummantelung, um Schutz vor elektromagnetischen Störungen (EMI) und Überspannungen zu gewährleisten. Korrekte Erdungs- und Anschlusstechniken verbessern die Abschirmwirkung und gewährleisten durchgängige elektrische Pfade sowie eine optimale Impedanzkontrolle.

• Die Abschirmung schützt vor elektromagnetischen Störungen und Überspannungen.

• Spezielle Materialien verhindern eine Signalverschlechterung.

• Mehrschichtige Konfigurationen ermöglichen Flexibilität bei der Roboterbewegung.

Branchenstandards und Zertifizierungen

Sie müssen sicherstellen, dass Ihr Kabelbaum den Branchenstandards und Zertifizierungen entspricht. Diese Standards gewährleisten Sicherheit, Qualität und Konformität in Automatisierungsumgebungen. Die Einhaltung gesetzlicher Vorschriften ist nicht optional, sondern unerlässlich, um rechtliche Probleme zu vermeiden und einen zuverlässigen Betrieb sicherzustellen.

Hinweis: Vergewissern Sie sich stets, dass der Kabelbaum Ihres Roboters über die für Ihre Region und Anwendung erforderlichen Zertifizierungen verfügt.

Kundenspezifische Kabelbaumlösungen für Roboter

Standardkabelbäume sind möglicherweise nicht für jeden Roboter oder jede Automatisierungsszenario geeignet. Wenn Ihre Anwendung eine spezielle Kabelführung, besondere Steckverbinder oder einen erhöhten Schutz erfordert, sollten Sie kundenspezifische Roboterkabelbaumlösungen in Betracht ziehen. Smart Connection Technology bietet verschiedene Optionen für kundenspezifische Roboterkabelbäume an, darunter: Kundenspezifischer Anschlusskabelbaum, das eine stabile Stromübertragung und zuverlässige Konnektivität bietet, die auf die Bedürfnisse Ihres Roboters zugeschnitten ist.

Sie können kundenspezifische Steckverbinder, flexible Kabelführung, Kompatibilität mit Schleppketten, kompakte Installationsdesigns, optimierte Abschirmung, Wasserdichtigkeit und Umspritzungslösungen anfordern. Kundenspezifische Kabelbaumlösungen für Roboter gewährleisten gekennzeichnete Abzweigungen und Stücklistenrückverfolgbarkeit, wodurch Verzögerungsrisiken minimiert und die Projekteffizienz gesteigert werden.

• Kundenspezifische Kabelbaumkonstruktionen für verschiedene Roboterkomponenten.

• Entwickelt für statische und halbstatische Bereiche mit Fokus auf organisierte Wegeführung.

• Verringert das Risiko von Verzögerungen durch falsch etikettierte Zweigstellen.

Abstimmung der Kabelbaumspezifikationen auf die Roboteranforderungen

Die Abstimmung der Kabelbaumspezifikationen auf die Anforderungen Ihres Roboters ist entscheidend für den Erfolg der Automatisierung. Sie müssen Umgebungsfaktoren wie Temperatur, Luftfeuchtigkeit und Chemikalienbelastung berücksichtigen. Hochleistungskabelbäume sind temperaturbeständig, resistent gegen Feuchtigkeit, Öle und korrosive Chemikalien und bieten Schutzart IP67/IP69K für Witterungsbeständigkeit.

• Temperaturbereich: Die Kabelbäume müssen im Temperaturbereich von 150 °C bis 260 °C zuverlässig funktionieren.

• Chemische Beständigkeit: Hält Ölen und aggressiven Chemikalien stand.

• Beständigkeit gegen Feuchtigkeit, Staub und Korrosion: Unerlässlich für Roboter, die Wasser, Öl und Lösungsmitteln ausgesetzt sind.

Sie sollten außerdem den Drahtquerschnitt, das Leitermaterial, die Anschlussart und die Kabelführung prüfen. Zu dünne Drähte führen zu Überhitzung und Spannungsabfällen, zu dicke Drähte verschwenden Platz. Eine korrekte Kabelführung verhindert Überhitzung und Signalstörungen.

Tipp: Durchführung von technischen Überprüfungen und Designvalidierungen, Materialauswahl, Drahtschneiden und Abisolieren, Crimpen, Löten, Montage, Verlegen, Schutzabdeckung, elektrische Prüfung, mechanische Validierung und Endkontrolle.

Häufige Auswahlfehler

Bei der Auswahl eines Kabelbaums für Ihren Automatisierungsroboter sollten Sie häufige Fehler vermeiden. Die Vernachlässigung der Umgebungsbedingungen führt zu schnellem Materialverschleiß und höheren Kosten. Ungeeignete Anschlussklemmen verursachen Verbindungsfehler, insbesondere in Umgebungen mit starken Vibrationen. Kompromisse bei Kabelquerschnitt und Leitermaterial führen zu Überhitzung und Spannungsabfällen. Die Missachtung gesetzlicher Vorschriften kann rechtliche Probleme und Produktrückrufe nach sich ziehen.

• Umweltverträglichkeit ignorieren

• Überblickender Terminalanschlusstyp

• Kompromisse bei Drahtstärke und Leitermaterial

• Vernachlässigung der Einhaltung gesetzlicher Vorschriften

• Standardprodukte statt maßgefertigter Produkte ohne Begründung

Unzureichende Planung, mangelhafte Kabelführung und fehlende Zugentlastung können zu vorzeitigem Ausfall führen. Investieren Sie daher in hochwertige Anschlussverfahren wie automatisiertes Crimpen und Ultraschallschweißen und integrieren Sie proaktiv Schutzfunktionen.

Hinweis: Planen Sie Ihr Gurtzeugdesign stets sorgfältig und integrieren Sie Schutzfunktionen bereits in der Entwurfsphase, um die Lebensdauer zu verlängern.

Durch die Wahl kundenspezifischer Kabelbaumlösungen für Roboter, insbesondere für flexible Anwendungen in der Automatisierung, lassen sich die Gesamtbetriebskosten senken. Kundenspezifische Kabelkonfektionen sind zwar in der Anschaffung teurer, bieten aber eine längere Lebensdauer und reduzieren den Austauschbedarf.

Durch die Einhaltung dieser Richtlinien stellen Sie sicher, dass Ihr Roboterkabelbaum eine zuverlässige Automatisierung unterstützt, Industriestandards erfüllt und eine optimale Leistung erbringt.

Um den passenden Kabelbaum für Ihren Roboter auszuwählen, achten Sie auf Flexibilität, Haltbarkeit und Konformität. Nutzen Sie eine Checkliste zur Kabelbaumbewertung:

Maßgefertigte Kabelbäume verbessern die Sicherheit, Effizienz und IoT-Integration von Robotern. Lassen Sie sich von Experten wie Smart Connection Technology beraten, um Ihr Roboterprojekt zu optimieren.

Häufig gestellte Fragen

Warum sind Roboterkabelbäume für 6-Achs-Roboterarme unerlässlich?

Für reibungslose Roboterbewegungen, stabile Stromversorgung und Signalübertragung werden Kabelbäume benötigt. Diese Kabelbäume gewährleisten präzise Steuerung und langfristige Zuverlässigkeit in anspruchsvollen Automatisierungsumgebungen.

Wann sollten Sie für Ihr Projekt kundenspezifische Roboterkabelkonfektionen in Betracht ziehen?

Sie sollten sich für kundenspezifische Roboterkabelbaugruppen entscheiden, wenn Ihre Anwendung eine besondere Kabelführung, spezielle Steckverbinder oder einen verbesserten Schutz für KI-gesteuerte Roboter und autonome mobile Roboter erfordert.

Wie wählt man ein hochflexibles Roboterkabel für industrielle Automatisierungslösungen aus?

Sie wählen ein hochflexibles Roboterkabel anhand der Biegezyklenzahl, der Materialbeständigkeit und der Kompatibilität aus. Dies gewährleistet eine zuverlässige Roboterverkabelungsinfrastruktur für intelligente Roboter in industriellen Automatisierungslösungen.
