Anlagenstillstände in neuen Energieanwendungen und industriellen Steuerungssystemen treten selten aufgrund des plötzlichen Ausfalls einer zentralen Komponente auf. Katastrophale Systemausfälle lassen sich meist auf kleinste, oft übersehene Elemente zurückführen: die Kabelbäume. Bei hocheffizienten Energiespeichern, komplexen Drohnensystemen oder dicht bestückten Schaltschränken stehen Ingenieure vor drei ständigen Herausforderungen: elektromagnetische Störungen (EMI), die die Signalqualität beeinträchtigen, thermische Belastung durch ungeeignete Kabelspezifikationen und mechanische Verbindungsfehler aufgrund mangelhafter Crimpverbindungen.
Um diese Probleme zu lösen, muss der Fokus weg von standardmäßigen, handelsüblichen Kabellängen hin zu hochspezifischen, anwendungsorientierten Kabelbaumkonfektionen verlagert werden. Durch die Analyse der elektrischen Lasten, Umwelteinflüsse und physikalischen Beschränkungen eines Systems können Systemintegratoren die Mikrolichtbögen, das Signalrauschen und die Spannungsabfälle beseitigen, die moderne elektrische Systeme häufig beeinträchtigen. Dieser Leitfaden erläutert die physikalischen Grundlagen dieser Fehler und beschreibt detailliert die spezifischen Kabelbaumkonfigurationen, die zur dauerhaften Behebung dieser Probleme erforderlich sind.

In automatisierten Systemen mit Frequenzumrichtern, Solarwechselrichtern oder Drohnenflugsteuerungen stellt die Signalstörung eine ständige Bedrohung dar. Hochgeschwindigkeitsschaltkomponenten erzeugen erhebliche elektromagnetische Störungen. Verlaufen empfindliche Signalleitungen parallel zu Hochstromleitungen, wirken sie wie Antennen und absorbieren diese Störungen. Die Folge sind unregelmäßige Sensorwerte, Datenverluste und unvorhersehbares Hardwareverhalten. Beispielsweise kann das GPS-Modul oder die Flugsteuerung einer Drohne plötzliche Signalschwankungen aufweisen, nur weil der daneben verlaufende Kabelbaum nicht ausreichend abgeschirmt oder gefiltert ist.

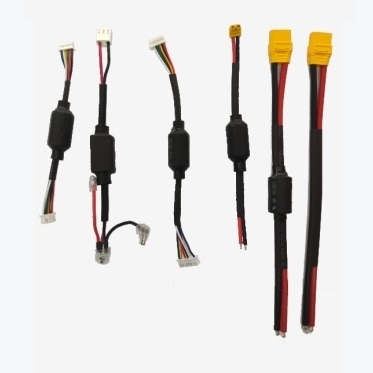

Obwohl abgeschirmte Kabel Standard sind, erhöhen sie Gewicht und Steifigkeit, was in der Luft- und Raumfahrt oder bei kompakten Anwendungen im Bereich neuer Energien sehr nachteilig ist. Eine weitaus effizientere Lösung für gezieltes Frequenzrauschen ist die Integration von Ferritkernen direkt in den Kabelbaum. Magnetring-Entstörungskabel Es bietet eine lokale, leichte Drosselstelle für hochfrequentes Gleichtaktrauschen. Der Magnetring, der aus Keramikmaterialien, vermischt mit Eisenoxid und anderen Metallen, besteht, fungiert im Wesentlichen als frequenzabhängiger Widerstand.
Bei niedrigen Frequenzen (wie z. B. bei der Standard-Gleichstromübertragung) weist der Ring eine vernachlässigbare Impedanz auf, sodass der Strom ungehindert fließen kann. Steigt die Frequenz der Störungen jedoch in den Megahertzbereich, erhöht sich die Impedanz des Rings exponentiell. Dadurch werden die hochfrequenten Störungen absorbiert und in Form einer minimalen Wärmemenge abgeführt. Diese passive Filtermethode ist für verdrillte Strom- und Signalkabelbäume unerlässlich und gewährleistet die Datenintegrität, ohne dass die Kabelführung im Gerätegehäuse physisch verändert werden muss.
Hitze ist der größte Feind elektrischer Isolierung. In industriellen Schaltschränken und neuen Energiespeichersystemen sind Kabelbäume häufig dauerhaft hohen Strömen in schlecht belüfteten Gehäusen ausgesetzt. Die Verwendung von Standardkabeln unter diesen Bedingungen beschleunigt den Abbau des PVC-Mantels. Mit der Zeit werden Weichmacher ausgewaschen, wodurch die Isolierung spröde und rissanfällig wird, was unweigerlich zu Kurzschlüssen oder Erdschlüssen führt.
Ingenieure müssen die UL-Spezifikation (Underwriters Laboratories) des Kabels sorgfältig an die Betriebsumgebung anpassen. Ein häufiger Fehler ist die Verwendung von UL1007-Kabeln (ausgelegt für 80 °C und 300 V) in Umgebungen mit regelmäßigen Umgebungstemperaturen über 70 °C. Dadurch bleibt praktisch kein thermischer Spielraum für die durch das Kabel selbst erzeugte Joulesche Wärme. Die Umstellung auf den UL1015-Standard löst dieses Problem. UL1015 verfügt über eine deutlich dickere Isolierschicht und ist für 105 °C und 600 V ausgelegt.
Für die Stromverteilung im mittleren Bereich innerhalb von Schaltschränken wird ein Kundenspezifischer UL1015 20AWG Kabelbaum bietet eine deutlich höhere Zuverlässigkeit. Die 20 AWG-Dicke sorgt für eine gleichmäßige Strombelastbarkeit (ca. 11 Ampere, abhängig von der Bündelkonfiguration), während der UL1015-Mantel den hohen Temperaturen in geschlossenen Gehäusen standhält. Bei höheren Leistungsanforderungen gewährleistet die Verwendung eines UL1015-Kabels mit 16 AWG einen minimalen Spannungsabfall über längere Strecken. Dies ist besonders wichtig bei der Verbindung mit Komponenten wie z. B. 50-mm-XT30-Stromanschlusskabeln mit niedrigem Widerstand. Der niedrige Widerstand über die gesamte Kabellänge verhindert lokale Überhitzung, die das gesamte Energiespeichermodul beeinträchtigen könnte.
Selbst bei optimaler Spezifikation von Drahtquerschnitt und Isolierung bleibt das System an den Anschlusspunkten äußerst anfällig. Schlecht verpresste Klemmen sind für die überwiegende Mehrheit der Verdrahtungsfehler verantwortlich. Eine suboptimale Verpressung hinterlässt mikroskopisch kleine Luftspalte zwischen den Drahtlitzen und der Klemmenhülse. Sauerstoff dringt in diese Spalten ein und verursacht Oxidation. Oxidiertes Kupfer hat einen höheren elektrischen Widerstand, wodurch Wärme entsteht. Die Wärme führt zu Ausdehnung und Zusammenziehung, was die Verpressung weiter lockert, noch mehr Sauerstoff anzieht und einen gefährlichen thermischen Durchgehkreislauf, die sogenannte Mikrolichtbogenbildung, auslöst.
Eine professionelle Crimpverbindung muss eine gasdichte Verbindung gewährleisten. Das bedeutet, dass die beim Crimpen wirkende mechanische Kraft so immens ist, dass sich die einzelnen Kupferlitzen verformen und kaltverschweißen, wodurch alle Zwischenräume beseitigt werden. Diese Präzision manuell zu erreichen, ist bei der Serienfertigung nahezu unmöglich. Deshalb ist die Beschaffung eines präzise gefertigten Produkts so wichtig. Vorgecrimpte Aderendhülsen-Baugruppe ist für die Zuverlässigkeit von entscheidender Bedeutung.
Ob es um die Integration von XH-5P- in FDD-Crimpklemmen für Sensorarrays oder die Verwendung von SV2-4S-Klemmen für Erdungsblöcke geht – werkseitig gecrimpte Baugruppen werden strengen Zugkraftprüfungen und Querschnittsanalysen unterzogen, um die Integrität der Kaltverschweißung zu gewährleisten. Aderendhülsen sind insbesondere für Schaltschränke unerlässlich. Sie umschließen die Litzen, verhindern ein Ausfransen beim Einstecken in Klemmenblöcke und stellen sicher, dass die Klemmschraube gleichmäßigen Druck auf alle Litzen ausübt, anstatt sie zu durchtrennen.
Um die Betriebsgrenzen und Auswahlkriterien dieser Komponenten besser zu verstehen, liefern die folgenden Datensätze Basiskennzahlen zur Bewertung der Zuverlässigkeit von Kabelbäumen. Die erste Tabelle zeigt die unterschiedlichen Betriebsschwellenwerte gängiger Kabelstandards für Anwendungen im Bereich neuer Energien. Die zweite Tabelle gibt die minimal zulässige mechanische Auszugskraft für verschiedene Kabelquerschnitte an, die als primärer Qualitätsindikator für die Crimp-Integrität dient.
| Drahtstandard | Typischer Querschnitt (AWG) | Nennspannung | Maximale Temperatur | Isoliermaterial | Primäres Anwendungsprofil |
|---|---|---|---|---|---|
| UL1007 | 24 AWG - 16 AWG | 300 V | 80°C | Standard-PVC | Niederspannungssignale, offene Kabelführung, einfache Sensoren. |
| UL1015 | 22 AWG - 10 AWG | 600 V | 105 °C | Dickwandiges PVC | Interne Verkabelung von Geräten, Schaltschränken, Wechselrichtern für neue Energien. |
| Hochtemperatur-Silikon | 20 AWG - 8 AWG | 600 V | 200 °C | Silikonkautschuk | Drohnenakku-Anschlüsse (z. B. XT30/XT60), Hochstrommotoren. |
| Drahtstärke (AWG) | Nennquerschnitt (mm²) | Minimale Auszugskraft der Crimpverbindung (Newton) | Empfohlener Terminaltyp |
|---|---|---|---|
| 22 AWG | 0,32 mm² | 35 N | XH-5P, verdrillte Aderpaare |
| 20 AWG | 0,52 mm² | 58 N | Röhrenförmige FDD-Buchsen |
| 16 AWG | 1,31 mm² | 133 N | SV2-4S Spaten, Aderendhülsen |
Die Behebung von Infrastrukturschwachstellen erfordert proaktive technische Entscheidungen lange vor Beginn der Montagephase. Sichtprüfungen von Kabelbäumen reichen nicht aus, um interne Hohlräume oder unzureichende EMV-Abschirmung zu erkennen. Ingenieure müssen von ihren Kabelbaumherstellern eine detaillierte Dokumentation zu Zugkraftprüfungen, Isolationswiderstand und Impedanzeigenschaften verlangen.
Die Prüfung der Betriebsumgebung bestimmt die genauen Materialanforderungen. In einem geschlossenen und dicht bestückten Schaltschrank verschleißt Standard-PVC-Verkabelung unweigerlich vorzeitig. Höhere Temperaturbeständigkeit und integrierte Entstörfilter reduzieren die Häufigkeit unvorhersehbarer Geräteausfälle drastisch. Indem Systemintegratoren den Kabelbaum als aktive, kritische Komponente und nicht als passives Nebenprodukt betrachten, gewährleisten sie die dauerhafte Leistungsfähigkeit und Sicherheit anspruchsvoller, moderner elektrischer Systeme.
