XT30 vs. XT30U: Was ist der wirkliche Unterschied und welches Modell sollten Sie wählen?

XT30- und XT30U-Steckverbinder sehen fast identisch aus, was die Auswahl bei der Steckverbinderwahl für Drohnen, RC-Flugzeuge, LiPo-Akkus, Regler, Ladegeräte oder kompakte Stromversorgungssysteme erschwert. Beide gehören zur kleinen XT-Serie von Stromsteckverbindern, aber der XT30U ist die neuere, kompaktere Variante und hat sich für viele neue Projekte als praktischere Wahl erwiesen.

Der entscheidende Punkt ist, dass es bei XT30 und XT30U nicht einfach nur darum geht, welcher Stecker mehr Strom überträgt. Kabelquerschnitt, Dauerlast, Steckertemperatur, Einbauraum, Steckfrequenz und die Konstruktion des fertigen Kabelbaums spielen ebenfalls eine Rolle. Wer diese Unterschiede vor dem Kauf kennt, kann später unnötige Austauscharbeiten vermeiden.

XT30 vs. XT30U: Der grundlegende Unterschied

Der ursprüngliche XT30 wurde als kompakter zweipoliger Gleichstromstecker für kleine batteriebetriebene Geräte entwickelt. Der XT30U behält das gleiche grundlegende zweipolige Anschlusskonzept bei, ist aber kompakter. In aktuellen Produktkatalogen wird der XT30U als Standard-Kompaktkabelstecker für Anwendungen wie Akkus, Steuergeräte, Drohnen und kleine elektrische Systeme geführt.

Bei Neuentwicklungen ist XT30U in der Regel einfacher zu spezifizieren, da es ein kompaktes Gehäuse bietet, ohne dass das elektrische Konzept einer XT30-Verbindung grundlegend geändert werden muss. Ingenieure sollten jedoch die genaue Modellnummer überprüfen und nicht davon ausgehen, dass alle Steckverbinder der XT30-Familie identische Spezifikationen aufweisen.

Die genaue Nennstromstärke sollte stets anhand der Teilenummer des Steckverbinders, des Drahtquerschnitts und der Installationsbedingungen überprüft werden. Beispielsweise geben die aktuellen Spezifikationen des AMASS XT30U einen Maximalstrom von 20 A bei 16 AWG unter bestimmten Temperaturbedingungen an, während andere Hersteller je nach Testmethode und Anwendung niedrigere Dauerstromstärken angeben können. Die beworbene Zahl „30“ eines Steckverbinders sollte daher nicht als universelle Dauerstromstärke betrachtet werden.

Warum wurde XT30U entwickelt?

Der Hauptvorteil des XT30U liegt in seiner kompakten Bauweise. Bei Drohnen und RC-Modellen zählt jeder Millimeter und jedes Gramm. Ein Stecker, der die erforderliche elektrische Funktion erfüllt und dabei weniger Platz benötigt, lässt sich leichter in ein kompaktes Batteriefach oder einen Kabelbaum integrieren.

Dies ist besonders wichtig, wenn der Stecker in der Nähe eines Reglers, Flugreglers, Akkus oder einer Gehäusewand installiert wird. Ein sperriger Stecker kann das Kabel zu starken Biegungen zwingen, die Belastung der Lötstellen erhöhen oder die Montage erschweren.

Aus diesem Grund, ein XT30U-Akkuanschluss für Drohnen ist oft besser geeignet für kompakte UAV- und FPV-Designs, bei denen die Steckergröße und die Kabelführung wichtig sind.

Aktuelle Bewertung: Die Zahl auf dem Stecker reicht nicht aus

Einer der häufigsten Fehler ist die Auswahl eines Steckverbinders allein aufgrund der in der Seriennummer enthaltenen Zahl, die sich auf den Stromfluss bezieht. Die tatsächliche thermische Belastbarkeit hängt vom Kontaktwiderstand, dem Leiterquerschnitt, der Stromdauer, der Umgebungstemperatur, dem Luftstrom und der Anzahl der im selben Gehäuse betriebenen Steckverbinder ab.

Eine hilfreiche Methode zur Beurteilung des Steckverbinders besteht darin, das Verhältnis zwischen Stromstärke und Wärmeentwicklung zu betrachten. Die elektrischen Verluste im Kontakt sind annähernd proportional zu:

P = I²R

Das bedeutet, dass eine Verdopplung des Stroms nicht einfach zu einer Verdopplung der Erwärmung des Steckverbinders führt. Steigt der Strom von 10 A auf 20 A, während der Kontaktwiderstand unverändert bleibt, erhöht sich die ohmsche Erwärmung um etwa das Vierfache.

Deshalb kann ein Stecker, der bei 8–10 A einwandfrei funktioniert, spürbar wärmer werden, wenn er dauerhaft nahe seiner Nennleistung betrieben wird. Bei Batteriesystemen sollten Ingenieure zwischen kurzzeitigen Stromspitzen und Dauerstrom unterscheiden.

XT30U und Drahtstärkenauswahl

Stecker und Kabel sollten als eine elektrische Einheit betrachtet werden. Die Installation eines Hochstromsteckers an einem unterdimensionierten Kabel erzeugt keinen Hochstromkabelbaum.

Die aktuelle Dokumentation des XT30U gibt einen maximalen Strom von 20 A unter den angegebenen Testbedingungen mit 16 AWG an. Die tatsächliche Stromstärke kann jedoch je nach Kabellänge, Isolationstemperaturbeständigkeit, Installationsmethode und Einschaltdauer variieren.

Bei vormontierten Produkten, XT30U-Stecker mit Silikonkabel Die Montagezeit kann verkürzt werden, da Stecker und Kabel als vorkonfektionierte Einheit geliefert werden. Dies ist besonders nützlich für Akkupacks, Controller-Baugruppen und Kabelbäume, bei denen eine gleichbleibende Kabellänge und Lötqualität wichtig sind.

XT30 vs. XT30U für Drohnen- und RC-Anwendungen

Drohnen sind ein Paradebeispiel dafür, warum das Design des XT30U so attraktiv ist. Die Stromversorgung einer typischen kleinen Drohne umfasst einen Akkuanschluss, die Verkabelung des Reglers, einen Stromverteiler und mehrere Signalkabel. Der Stromanschluss muss den benötigten Strom liefern können, ohne unnötig groß oder schwer zu werden.

Der XT30U-Stecker eignet sich besonders dann, wenn ein kompakter Zweipolstecker benötigt wird und der Betriebsstrom innerhalb der zulässigen Nennleistung des Steckers liegt. Er ist auch dann nützlich, wenn Akku oder Regler im Rahmen von Wartungsarbeiten regelmäßig abgeklemmt werden müssen.

Passen XT30 und XT30U zueinander?

Kompatibilität ist ein wichtiger Aspekt, bei dem Käufer auf die genaue Steckerversion achten sollten. Produkte der XT-Serie sind in verschiedenen Ausführungen erhältlich, darunter Kabel-, Leiterplatten-, Winkel- und weitere Varianten. Zwei Produkte können die Bezeichnung XT30 tragen, ohne die gleiche Installationsmethode zu verwenden.

Beim Austausch eines vorhandenen Steckers vergleichen Sie die Stecker-/Buchsenkonfiguration, die Gehäusegeometrie, die Kabelaustrittsrichtung, die Montageart und die genaue Teilenummer. Kaufen Sie nicht allein aufgrund der Bezeichnung „XT30“.

Bei einer Neuentwicklung ist die Wahl der XT30U-Familie von Anfang an in der Regel einfacher, als die Entwicklung um einen älteren Stecker herum zu gestalten und diesen später auszutauschen. Bei einer bestehenden Produktionslinie sollten jedoch auch die Kosten für die Umstellung von Werkzeugen, Kabellängen, Crimp- oder Lötverfahren sowie Lagerbeständen berücksichtigt werden.

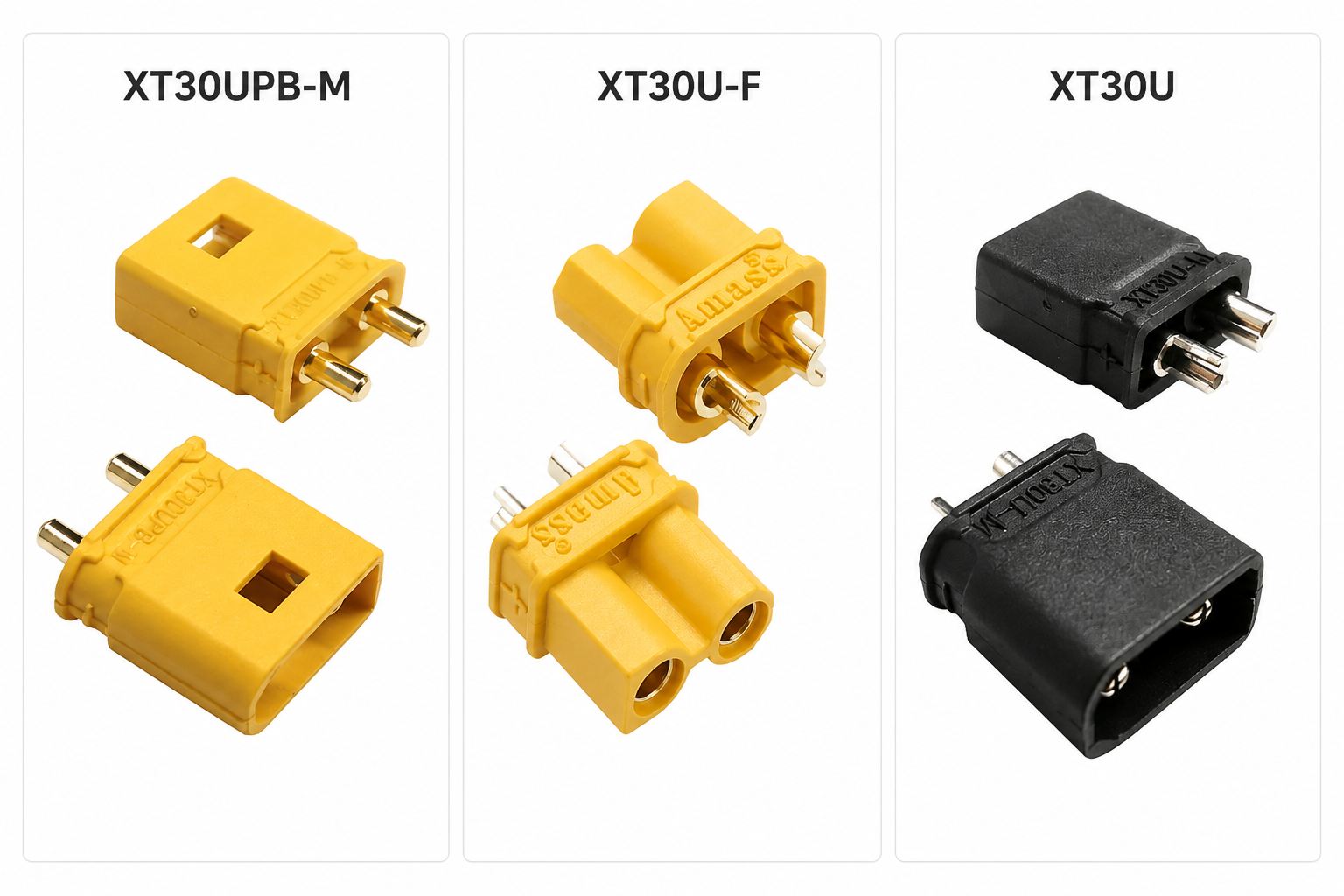

XT30U Stecker- und Buchsenoptionen

Die XT30U-Familie ist als Stecker- und Buchsenversion sowie mit verschiedenen Montage- und Kabelkonfigurationen erhältlich. Ein Standardkabel besteht üblicherweise aus einem Stecker auf der einen und einer Buchse auf der anderen Seite.

Für Batterieanwendungen, ein XT30U Stecker/Buchse für Batterien Dieses Set ermöglicht die Herstellung lösbarer Verbindungen zwischen einem Akku und einem Regler, Controller, Ladegerät oder anderen Gleichstromverbrauchern. Bei der Spezifizierung der Baugruppe sollten Käufer vor Produktionsbeginn Steckertyp, Drahtquerschnitt, Drahtlänge, Isoliermaterial und Polarität bestätigen.

Wann sollten Sie sich stattdessen für XT30 entscheiden?

Es gibt nach wie vor Situationen, in denen die Beibehaltung eines bestehenden XT30-Designs sinnvoller ist als der Wechsel zu XT30U. Wenn ein etabliertes Produkt bereits XT30-Steckverbinder verwendet, die elektrische Konstruktion geprüft wurde und der Steckverbinder problemlos verfügbar ist, bietet ein Austausch allein aufgrund der neueren Technologie von XT30U möglicherweise nur geringe praktische Vorteile.

XT30 kann auch dann noch geeignet sein, wenn die bestehende mechanische Anordnung, der Gehäuseausschnitt, die Kabelführung und die Montagevorrichtungen speziell für den ursprünglichen Stecker ausgelegt waren.

Bei einem neuen Produkt gestaltet sich die Entscheidung anders. Sind die elektrischen Anforderungen ähnlich und profitiert die mechanische Konstruktion von einem kleineren Stecker, ist XT30U im Allgemeinen der attraktivere Ausgangspunkt.

Eine praktische Auswahl-Checkliste

Welche Option sollten Sie wählen?

Für ein neues, kompaktes, akkubetriebenes Produkt ist der XT30U in der Regel der bessere Ausgangspunkt, sofern seine Strom- und Spannungsspezifikationen den Systemanforderungen entsprechen. Dank seines kompakten Gehäuses eignet er sich hervorragend für Drohnen, RC-Flugzeuge, LiPo-Akkus, Regler und andere Anwendungen, bei denen Platz und Gewicht begrenzt sind.

Bei einem bestehenden Produkt ist ein Austausch des XT30-Steckers durch den XT30U nicht zwingend erforderlich. Der Originalstecker kann beibehalten werden, sofern er die elektrischen, mechanischen und produktionstechnischen Anforderungen erfüllt. Ein Upgrade lohnt sich eher, wenn für die zukünftige Produktion ein kleinerer Stecker, ein geändertes Kabelbaumlayout oder eine neue Steckerfamilie benötigt wird.

Am wichtigsten ist, dass Sie die vollständigen elektrischen und mechanischen Spezifikationen und nicht nur die Steckerbezeichnung verwenden. Prüfen Sie vor einer Großbestellung Dauerstrom, Spitzenstrom, Drahtquerschnitt, Kontaktwiderstand, Betriebstemperatur, Steckzeit, Montageart und die genaue Herstellerteilenummer.
