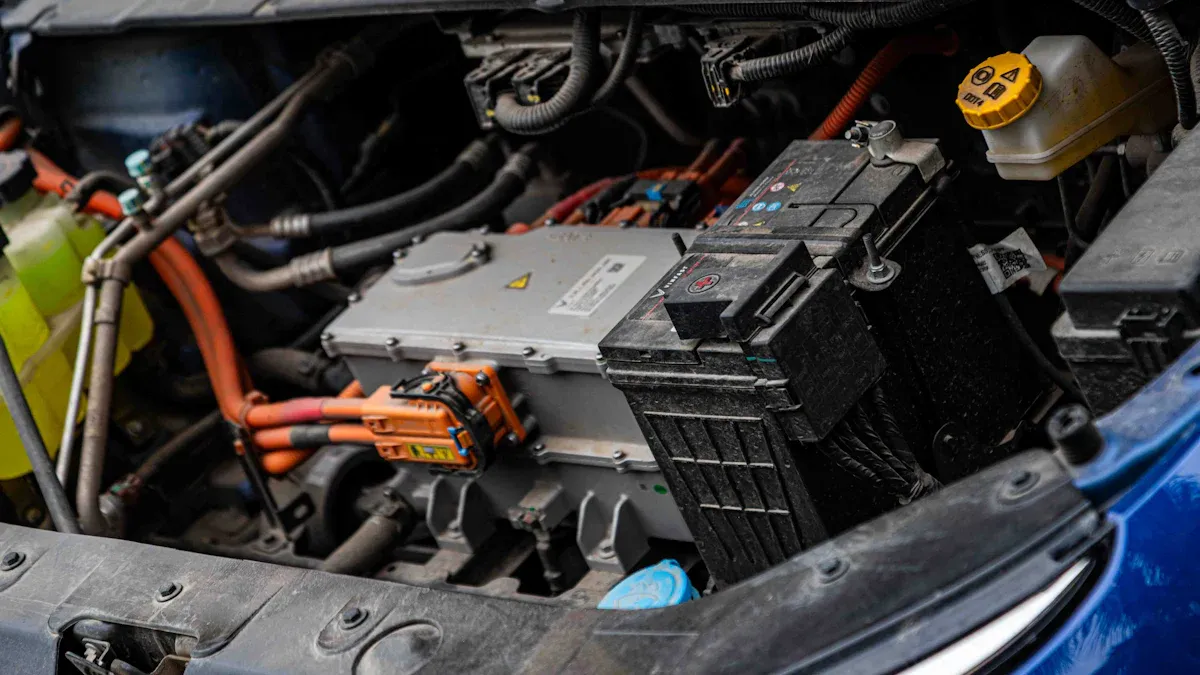

Wie viel Energie geht Ihnen durch minderwertige Kabelbäume von New Energy verloren?

Minderwertige Kabelbäume führen durch hohen Widerstand und starke Hitzeentwicklung zu Leistungsverlusten. Verlieren Sie dadurch Reichweite? Hoher Spannungswiderstand verursacht Joule-Erwärmung (I²R) und verschwendet so Batterieenergie. Ein hochwertiger Hochspannungskabelbaum verhindert Effizienzverluste. Die Installation eines speziell entwickelten Kabelbaums Neuer Energiekabelbaum Optimiert die Leistung von Elektroautos. Sichern Sie sich maximale elektrische Leistung durch die Aufrüstung des Kabelbaums in Ihrem Fahrzeug.

Wichtigste Erkenntnisse

• Minderwertige Kabel verschwenden Batterieleistung, indem sie zusätzliche Wärme erzeugen und einen hohen elektrischen Widerstand aufweisen.

• Präzise Anschlussklemmen verhindern gefährliche thermische Hotspots und schützen empfindliche Fahrzeugbatteriemonitore.

• Hochreine Kupferleiter und eine starke flammhemmende Isolierung verbessern die Reichweite und Sicherheit von Elektrofahrzeugen.

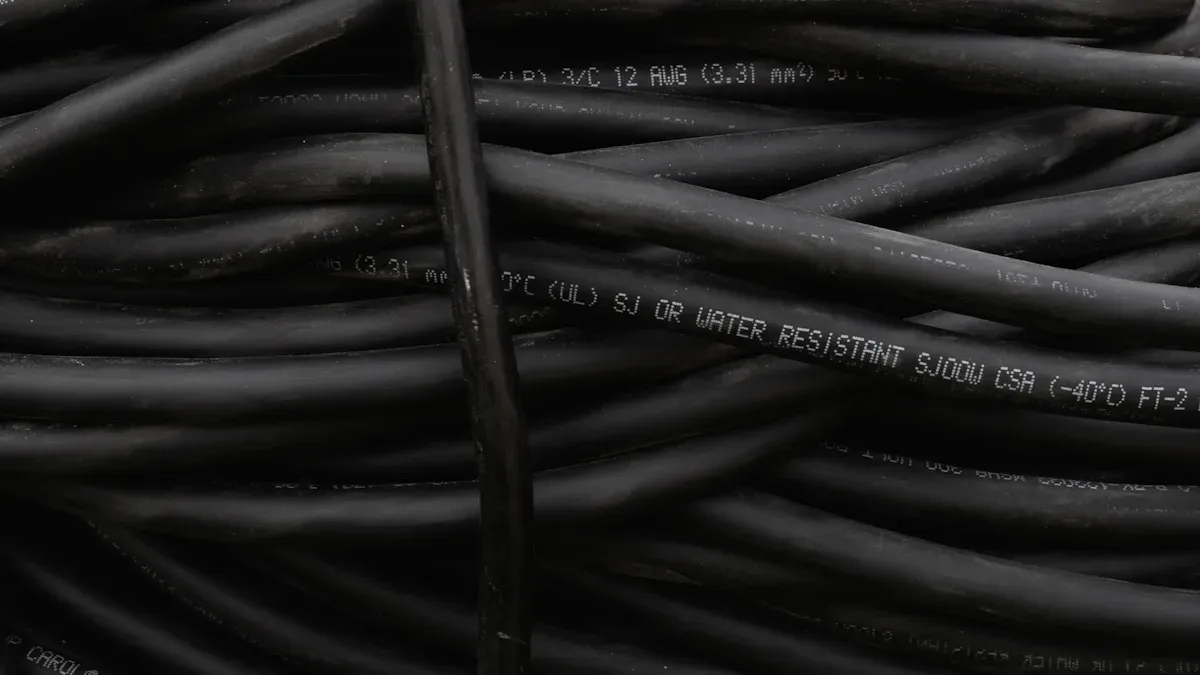

Wie ein minderwertiger Kabelbaum von New Energy zu Leistungsverlusten führt

Minderwertige Kabelkomponenten entziehen Ihrem Fahrzeug unbemerkt Energie, lange bevor der Strom die Räder erreicht. Wenn hohe Ströme durch minderwertige Kabel fließen, führt die Physik zu einem sofortigen Leistungsabfall. Das Verständnis dieser Mechanismen hilft Ihnen, die Leistungsfähigkeit Ihres Systems zu schützen und systematische Energieverluste zu vermeiden.

Joulesche Erwärmung und Physik des elektrischen Widerstands

Jeder Leiter bietet bewegten Elektronen einen physikalischen Widerstand. Bei Betrieb mit hohem Stromfluss werden große Mengen elektrischer Energie durch das Bordnetz Ihres Fahrzeugs geleitet, wodurch innere Reibung entsteht. Diese Reibung erzeugt Wärme durch Joulesche Wärme, die durch die Formel $P = I^2R$ definiert ist.

💡 Wichtigste Erkenntnis: Der Leistungsverlust ($P$) steigt exponentiell mit dem Strom ($I$). Eine Verdopplung des Betriebsstroms vervierfacht die Wärmeerzeugung an jedem vorhandenen Widerstand ($R$).

Minderwertige Materialien verstärken diesen Effizienzverlust. Wenn ein Hochvoltsystem unter Dauerlast betrieben wird, wandeln minderwertige Kabel wertvolle Batterieenergie direkt in Wärme um. Diese Wärmeenergie entweicht in die umliegenden Fahrzeugräume, anstatt die elektrischen Antriebssysteme anzutreiben.

Leiterverunreinigungen und substandardmäßige Querschnitte

Die Reinheit des Leiters bestimmt direkt die elektrische Leistung. Kupferlegierungen minderer Qualität enthalten mikroskopische Verunreinigungen wie Sauerstoff, Eisen und Schwefel. Diese Verunreinigungen behindern den Fluss freier Elektronen und erhöhen so den Gleichstromwiderstand im gesamten Netzwerk. Darüber hinaus dimensionieren Hersteller Kabelquerschnitte häufig zu klein, um Materialkosten zu sparen. Dünne Leiter zwingen den Elektronenfluss in enge Pfade, was zu höheren Betriebstemperaturen führt.

Minderwertiger Leiter: [Verunreinigungen + geringer Querschnitt] ➔ Hoher Widerstand ➔ Hohe Wärmeverluste Intelligente Verbindung: [Hochreines Kupfer] ➔ Extrem niedriger Gleichstromwiderstand ➔ Maximale Effizienz

Diese Leistungsengpässe lassen sich durch die Verwendung hochreiner, verzinnter Kupferleiter beseitigen. Smart Connection-Kabelbaumlösungen nutzen hochreines, verzinntes Kupfer, um einen extrem niedrigen Gleichstromwiderstand zu erzielen. Die hohe Reinheit der Leiter optimiert die Wärmeableitung und gewährleistet so eine stabile Übertragung auch bei anspruchsvollen Lade- und Entladezyklen von Elektrofahrzeugen.

Hoher Kontaktwiderstand an den Anschlussklemmen

Anschlussklemmen sind kritische Punkte in Ihrer Hochspannungsarchitektur. Minderwertige Crimpverbindungen führen zu hohem Kontaktwiderstand und damit zu gefährlichen lokalen Überhitzungsherden. Diese lokale Erwärmung an den Kontaktpunkten entsteht durch den Widerstand, der sich an mikroskopisch kleinen Oberflächenkontaktstellen, sogenannten Rauheitsstellen, konzentriert. Wenn hohe Ströme durch diese engen mikroskopischen Pfade fließen, steigt die Stromdichte drastisch an und erzeugt starke Überhitzungsherde, die das Risiko bergen, benachbarte Steckverbindermaterialien zu schmelzen.

Verlustleistung und Wärmeentwicklung an einer Anschlussstelle folgen dem Jouleschen Gesetz: $P = I^2 \times R_{total}$. Zum Schutz Ihrer elektrischen Systeme müssen Sie drei verschiedene Widerstandskomponenten berücksichtigen:

• Materialeigenwiderstand ($R_{bulk}$): Der Innenwiderstand der Anschlusslegierung.

• Mechanischer Kompressionswiderstand ($R_{crimp}$): Die physikalische Verbindungsqualität zwischen Drahtlitzen und Anschlusshülsen.

• Oberflächenfilm- und Verengungswiderstand ($R_{contact}$): Die durch Oberflächenoxidation und Mikrokontaktpunkte erzeugte elektrische Barriere.

Eine Erhöhung des Crimp- oder Kontaktwiderstands steigert den Gesamtwiderstand. Diese Änderung führt zu einer exponentiellen Steigerung der thermischen Leistungserzeugung unter dauerhaft hohen Strombelastungen. Der Einbau eines hochwertigen neuen Energiekabelbaums gewährleistet eine optimale Oberflächenkompression und einen festen Anschlusskontakt, wodurch die volle Energieversorgung kritischer Fahrzeugkomponenten sichergestellt wird.

Die Bedeutung der Kabelbaumqualität für Elektrofahrzeuge

Hochwertige Kabel bilden das Rückgrat moderner Elektroautos. Das Verständnis der Bedeutung von Kabelbaumqualität trägt wesentlich zur Sicherstellung der Gesamtleistung des Fahrzeugs bei. Erstklassige Kabelbäume verbinden wichtige Kernkomponenten und gewährleisten die zuverlässige Übertragung von Strom und Signalen über Hochspannungsnetze.

BMS-Kalibrierung und Signalübertragungsintegrität

Spannungsabfälle an minderwertigen Kabeln verfälschen wichtige Messwerte des Batteriemanagementsystems. Eine präzise Datenüberwachung ist erforderlich, um die einzelnen Energiezellen im Betrieb zu schützen. Der Einsatz spezieller Kabelkonfigurationen von einem Fabrik für kundenspezifische 6-in-1-Test- und Debug-Kabelkonfektionen hilft Testingenieuren dabei, eine präzise Signalkalibrierung und Übertragungsintegrität aufrechtzuerhalten.

• BMS-Abtastschaltungen nutzen eine hohe Eingangsimpedanz, um die Stromaufnahme auf Mikroampere-Bereiche zu begrenzen und so eine Präzision im Mikrovolt-Bereich über niederohmige Leitungen hinweg zu gewährleisten.

• Fehlerhafte Kabelinstallationen führen zu elektrischen Unregelmäßigkeiten und erhöhten Spannungsabfällen, was direkt Messfehler verursacht.

• Messungenauigkeiten lösen fälschlicherweise Überspannungs- oder Unterspannungsschutzwarnungen aus, führen zu einer Fehleinschätzung des Zellzustands und bergen das Risiko von Hardwareschäden.

Wirkungsgradverlust von Wechselrichter und Motorsteuerung

Mangelhafte Verkabelung beeinträchtigt die Leistung der Motorsteuerung unmittelbar. Widerstandsverluste entziehen der Batterie wertvolle Energie, bevor der Strom die Antriebseinheit des Elektromotors erreicht. Diese Betriebsverluste reduzieren die Reichweite moderner Elektroautos im normalen Pendelverkehr. Ähnliche Effizienzverluste bei schweren Nutzfahrzeugen mindern die Gesamtproduktivität der Flotte.

Wärmemanagement und Isolationsbelastung

Die Hochvoltarchitekturen von Elektroautos arbeiten mit Spannungen zwischen 400 V und 800 V und setzen die elektrischen Systeme extremen Betriebsbelastungen aus. Kontinuierliche mechanische Vibrationen und starke Umwelteinflüsse führen zu einer schnellen Verschlechterung minderwertiger Isolierungen. Zuverlässige elektrische Systeme benötigen eine hohe Temperaturbeständigkeit, um Kurzschlüsse, thermische Überlastung und Ausfälle einzelner Verbindungen zu verhindern. Starke Umwelteinflüsse gefährden ältere Fahrzeuge mit unzureichender Verkabelung. Die Aufrüstung des Kabelbaums in Ihrem Auto schützt die Bordelektronik vor Umwelteinflüssen und sichert Ihre elektrische Infrastruktur.

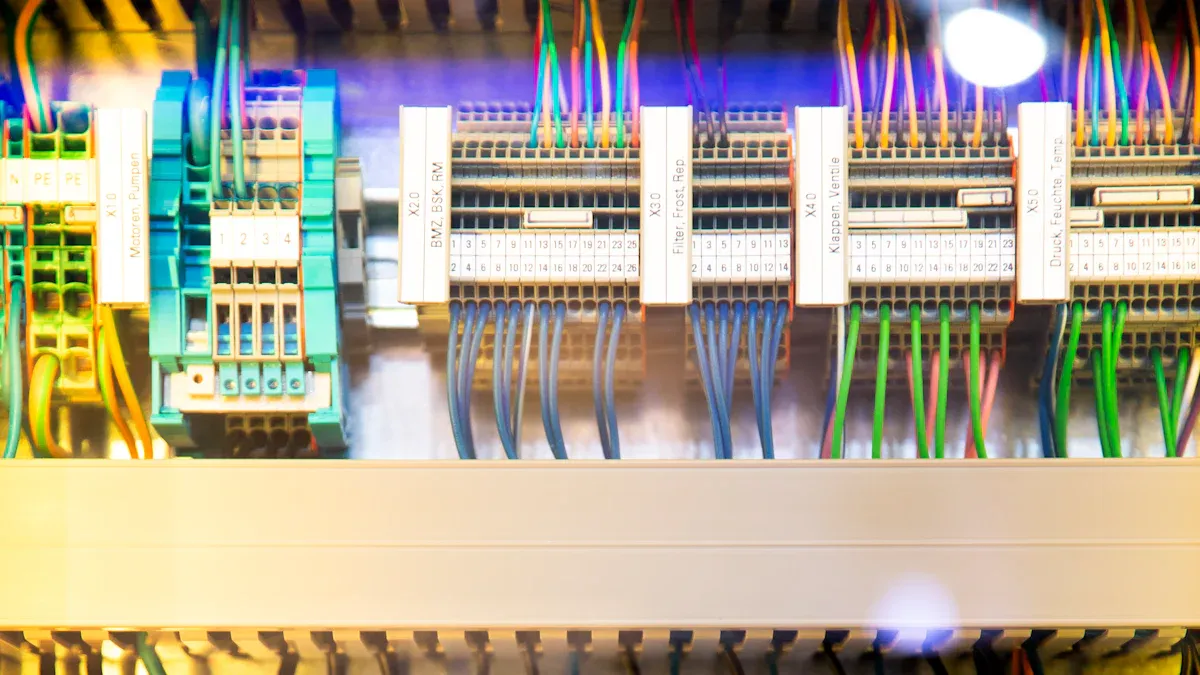

Innovationen bei Hochspannungskabelbäumen für maximale Effizienz

Fortschrittliche technische Innovationen eliminieren interne Energieverluste in Ihrer Fahrzeugarchitektur. Durch die Auswahl modernster Leitermaterialien, präziser Anschlüsse und hochwertiger Isolierung optimieren Sie die gesamte Energieübertragung. Moderne Hochspannungsverteilungsnetze nutzen diese Innovationen, um maximale Energieeffizienz zu gewährleisten.

Hochreine Leiter und Leichtbauweise

Ingenieure reduzieren Widerstandsverluste durch die Auswahl hochreiner Leitermaterialien. Die Verwendung eines Hochspannungskabelbaums aus hochreinem, verzinntem Kupfer schützt die Strompfade vor schneller thermischer Zersetzung. Die verzinnten Kupferschichten schirmen die inneren Litzen vor Umwelteinflüssen ab. Diese Oxidationsbeständigkeit gewährleistet einen extrem niedrigen Gleichstromwiderstand über Jahre hinweg im Dauerbetrieb mit hohen Strömen.

Strategische Leichtbauweise reduziert zudem die Gesamtmasse des Fahrzeugs, ohne die elektrische Effizienz zu beeinträchtigen. Der Ersatz schwerer Standardleiter durch spezielle Aluminiumlegierungen verringert das physische Kabelgewicht auf langen Verlegestrecken.

Gewichtsreduzierung wirkt sich direkt auf die tägliche Fahrzeugeffizienz aus:

• Gesamtgewichtsreduzierung des Gurtes: Durch den Ersatz von herkömmlichem Kupfer durch Aluminium lässt sich die Masse des Kabelbaums um bis zu 20 % reduzieren.

• Fahrzeugeffizienz: Leichtere Kabel reduzieren die Gesamtmasse des Fahrzeugs, was zu einer verbesserten Reichweite des Elektrofahrzeugs und einer insgesamt höheren Betriebseffizienz führt.

Die Integration eines modernen Hochspannungskabelbaums in Ihre Fahrzeugarchitektur kombiniert Leichtbaumaterialien mit extrem niederohmigen Leitungsbahnen. Smart Connection bietet kundenspezifische Fertigungsmöglichkeiten und präzise Auswahlmöglichkeiten an Kabelquerschnitten von 26 AWG bis 12 AWG, um Ihren exakten Strombedarf zu decken.

Fortschrittliche Terminalverbindungen und präzises Crimpen

Hoher Kontaktwiderstand an Verbindungsstellen erzeugt gefährliche thermische Hotspots. Durch automatisiertes Präzisionscrimpen und die Auswahl geeigneter Klemmen wird lokale Wärmeentwicklung vermieden. Präzisions-Gasdichtungs-Crimpverbindungen pressen die Drahtlitzen fest in die Klemmenhülsen. Dieser Kaltverschweißungseffekt schließt Luft und Feuchtigkeit aus und verhindert so Mikrokorrosion im Inneren der Verbindungsstelle.

💡 Design-Tipp: Die Verwendung spezieller Steckverbinder wie XT30, XH-5P, M23 und MC4 gewährleistet robuste Verriegelungsmechanismen und geringen Schnittstellenwiderstand. Passende, vorgecrimpte Anschlussoptionen – darunter Rohrhülsen, kaltgepresste FDD-Stecker und Flachsteckverbinder – garantieren eine stabile Energieübertragung auch bei starken Vibrationen.

Smart Connection fungiert als führender Anbieter Hersteller von UL1015 16 AWG Crimp-AnschlusskabelbäumenDiese speziell entwickelten, robusten und präzisionsgecrimpten Stromleitungen eignen sich ideal für anspruchsvolle Anwendungen. Die Verwendung eines kundenspezifischen Hochspannungskabelbaums mit übersichtlicher Schrumpfschlauch-Beschriftung beschleunigt die Installation und verhindert Verdrahtungsfehler bei der Montage.

[Präzisions-Kaltverpressung] ➔ [Gasdichte Verbindung] ➔ Oxidationsfrei ➔ Extrem niedriger Kontaktwiderstand

Die hervorragende Kontaktintegrität steigert die Gesamtleistung und Sicherheit von Hochspannungskabelbäumen in modernen Stromverteilungsnetzen. Die präzise Crimpgeometrie erhält die Spannungspegel an jeder Verbindungsstelle und sorgt so für maximale Leistung direkt an Ihre elektrischen Antriebseinheiten.

Normen für flammhemmende Isolierung und Abschirmung

Extreme thermische Bedingungen und hohe Betriebsspannungen erfordern einen kompromisslosen Isolationsschutz. Moderne Isoliermaterialien verhindern Kurzschlüsse und widerstehen Umwelteinflüssen über lange Betriebszeiten. Der Einsatz feuerbeständiger Materialien schützt kritische elektrische Systeme unter kontinuierlicher thermischer Belastung.

Für die Herstellung von Hochleistungskabeln gelten strenge Sicherheitsstandards:

• Zertifizierungskonformität: Unterliegt der Norm UL 758 für elektrische Leitungsmaterialien.

• Brandschutzstandard: Muss die Prüfung der vertikalen Flammbeständigkeit gemäß den Kriterien UL VW-1 und CSA FT1 bestehen.

• Isolationsparameter: Verfügt über eine Isolationsdicke von ca. 0,41 mm (bei 18 AWG-Spezifikation).

Kontinuierliche Weiterentwicklungen bei der Isolierung von Hochspannungskabeln schützen vor hohen Temperaturen, Chemikalien und mechanischem Abrieb. Smart Connection verwendet robuste, UL-zertifizierte Kabel in Kombination mit flammhemmenden Materialien für eine vollständige Isolation und Wärmeableitung. Moderne vernetzte Polymere und Silikonformulierungen gewährleisten eine lange Lebensdauer auch unter hohen industriellen Belastungen.

Dieses konsequente Streben nach Materialreinheit, präzisen Verbindungen und thermischer Stabilität prägt die Zukunft elektrischer Kabelbäume im modernen Transportwesen. Die Wahl eines optimierten Hochspannungskabelbaums gewährleistet maximale Systemzuverlässigkeit und unterstützt Sie beim Aufbau sichererer und deutlich effizienterer Lösungen im Bereich grüner Energie.

💡 Zusammenfassung: Eine optimierte Verkabelung schützt Ihr Stromverteilungsnetz vor Widerstandsverlusten.

Mit einem optimierten Hochspannungskabelbaum schützen Sie Elektroautos vor Energieverlusten. Hochreines Kupfer, extrudierte Isolierung und eine automatische Crimpkraftüberwachung erhalten die Leistung der gesamten Fahrzeugflotte.

Smart Connection entwickelt jeden neuen Energiekabelbaum so, dass er auch unter Dauerlast optimale Leitfähigkeit gewährleistet. Mit einem maßgeschneiderten neuen Energiekabelbaum erweitern Sie die Reichweite moderner Elektroautos und versorgen Nutzfahrzeuge sicher mit Strom.

Häufig gestellte Fragen

Wie trägt ein Hochspannungskabelbaum zur Reduzierung von Leistungsverlusten in Elektrofahrzeugen bei?

Sie reduzieren Leistungsverluste durch extrem niedrigen Gleichstromwiderstand und hochreine, verzinnte Kupferleiter. Hochwertige Baugruppen minimieren die Wärmeentwicklung bei kontinuierlichem Hochstrombetrieb.

Warum ist die fachgerechte Installation und Prüfung von Hochspannungskabelbäumen so wichtig?

Die präzise Installation und Prüfung des Hochspannungskabelbaums verhindert lose Crimpverbindungen. Dadurch wird die Spannungsstabilität des Systems geschützt und ungenaue Messwerte des Batteriemanagementsystems vermieden.

Wie verbessern flammhemmende Materialien die Sicherheit von Hochspannungskabelbäumen?

Flammhemmende Isolierung schützt vor extremer Hitze, Umwelteinflüssen und Kurzschlüssen. Moderne, UL-zertifizierte Ummantelungen schützen Ihr Antriebsnetzwerk auch unter extremen Betriebsbedingungen.
