Was ist der Unterschied zwischen einem Steckverbinder und einem Terminal?

In der Elektrotechnik und bei Verkabelungssystemen werden die Begriffe Steckverbinder und Klemme häufig verwechselt. Auf den ersten Blick scheinen sie austauschbar, dienen in der Praxis jedoch unterschiedlichen Zwecken. Das Verständnis ihrer Unterschiede ist für die Gewährleistung sicherer, effizienter und langlebiger Elektroinstallationen unerlässlich.

Stecker vs. Terminal: Kerndefinitionen

• Steckverbinder: Ein Gerät, das zwei oder mehr Stromkreise miteinander verbindet. Es besteht in der Regel aus Gehäusen, Verriegelungsmechanismen und manchmal mehreren Anschlüssen. Steckverbinder können in den meisten Fällen ohne Werkzeug getrennt und wieder verbunden werden.

• Anschluss: Der spezifische Endpunkt oder die Schnittstelle, an der ein Kabel physisch befestigt wird. Ein Anschluss kann Crimpen, Löten oder Befestigen umfassen, um das Kabel zu sichern und die Stromübertragung zu gewährleisten. Im Gegensatz zu Steckverbindern konzentrieren sich Anschlüsse stärker auf die eigentliche Schnittstelle zwischen Kabel und Kontakt.

Kurz gesagt: Jeder Steckverbinder kann mehrere Anschlüsse enthalten, aber nicht jeder Anschluss ist Teil einer Steckverbinderbaugruppe.

Warum Klemmen in elektrischen Systemen wichtig sind

Anschlüsse sind entscheidend, da sie Leitfähigkeit, Widerstand und Wärmeentwicklung direkt beeinflussen. Ein Anschluss von schlechter Qualität erhöht den Widerstand, was zu Spannungsabfällen und möglicher Überhitzung führt. In Industriemaschinen kann bereits eine Widerstandserhöhung von 0,05 Ω an einem Anschluss die lokale Erwärmung um 15–20 °C erhöhen und so die Lebensdauer des Kabels erheblich verkürzen.

Für Anwendungen wie Fahrzeugverkabelung, industrielle Schaltschränke und Stromverteilung ist die Auswahl des richtigen Klemmentyps genauso wichtig wie die Wahl des Kabels selbst.

Gängige Terminaltypen

Unterschiedliche Umgebungen und elektrische Lasten erfordern spezifische Klemmentypen. Nachfolgend sind einige häufig verwendete aufgeführt:

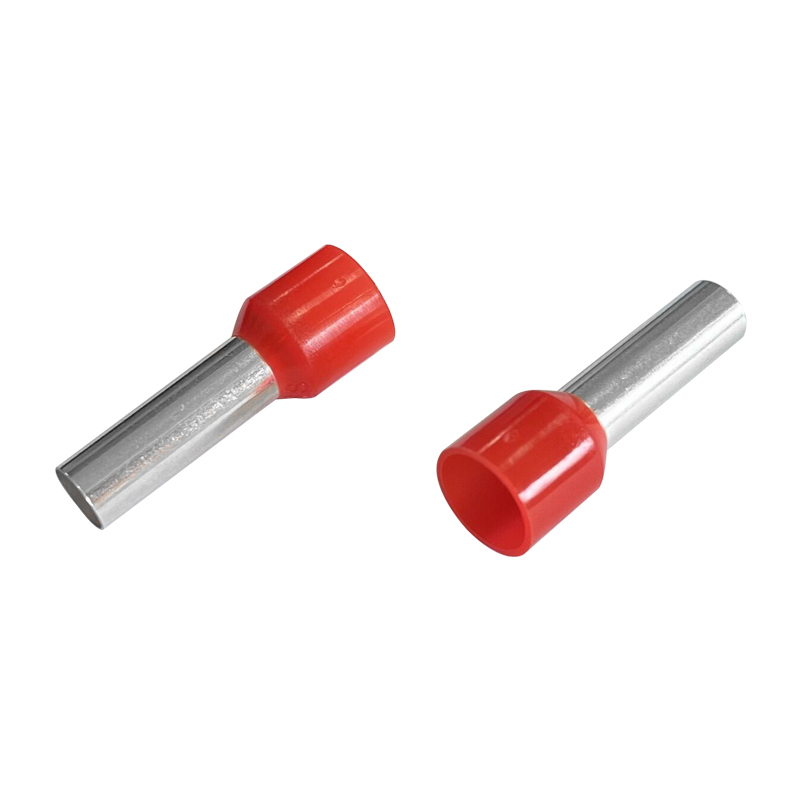

Nylon-isolierte Kabelendklemme

Dieser Klemmentyp wird häufig in Schaltschränken und Verteilerkästen eingesetzt. Die Nylonisolierung verhindert das Auseinanderlaufen der Litzen und sorgt so für eine gleichmäßige Stromführung jeder Kupferlitze. Aderendhülsen können laut IEC-Norm die Drahtstabilität beim wiederholten Einstecken in Klemmenblöcke um bis zu 40 % verbessern.

Beispielsweise können bei einem 2,5 mm² feindrähtigen Draht ohne Aderendhülse die Einfügungsverluste um 12–15 % steigen. Mit einem Nylon-isolierte Kabelendklemme, die Litzen bleiben ausgerichtet, was die Stromausbeute verbessert und ein langfristiges Lösen reduziert.

Kupferrohranschluss

Bei höheren Strömen, wie z. B. bei Batterieanschlüssen, Motorleitungen oder Wechselrichterausgängen, ist die Kupferrohranschluss ist die zuverlässigste Wahl. Die Leitfähigkeit von Kupfer beträgt etwa 58 MS/m und ist damit fast zehnmal höher als die von Aluminium. Dies bedeutet weniger Wärmeentwicklung und geringeren Leistungsverlust.

Diese Klemmen sind oft verzinnt, um Oxidation zu verhindern, und können je nach Kabelgröße Ströme über 100 A verarbeiten. In Automobilanwendungen kann eine Kupferrohrklemme die Erwärmung der Verbindung im Vergleich zu herkömmlichen Crimpkabelschuhen um fast 25 % reduzieren.

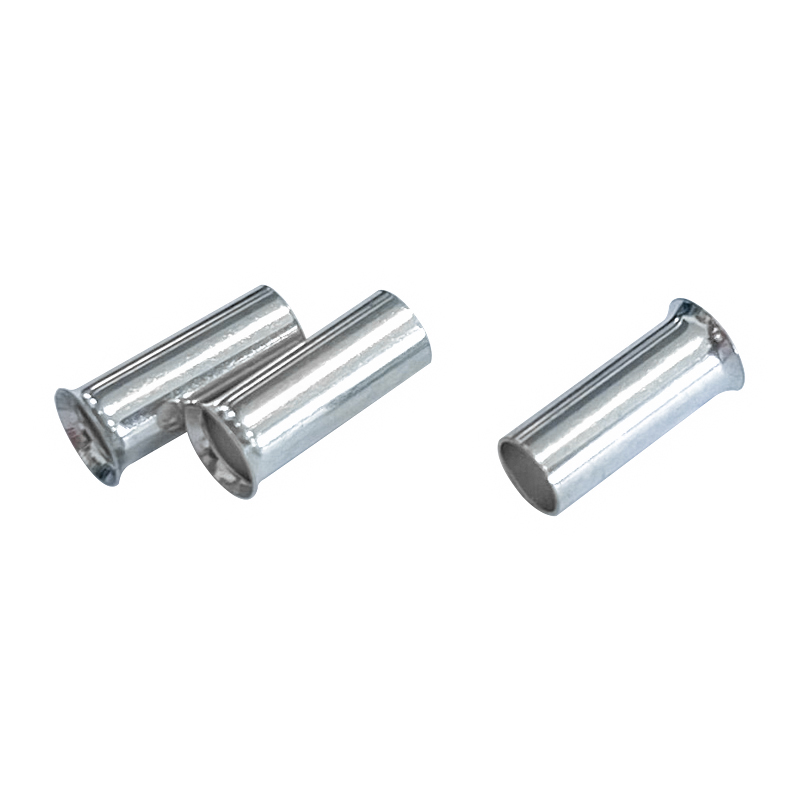

Nicht isolierter Kabelendanschluss

Nicht jede Anwendung erfordert eine Isolierung. In engen Räumen oder wenn die Klemme später in ein isoliertes Gehäuse eingesetzt wird, Nicht isolierter Kabelendanschluss wird zur wirtschaftlichen und praktischen Option.

Trotz seiner Einfachheit stellt es sicher, dass sich mehradrige Drähte unter dem Schraubendruck nicht verformen. Felddaten zeigen, dass richtig gecrimpte, nicht isolierte Aderendhülsen Verdrahtungsfehler in industriellen Schalttafeln im Vergleich zu blanken Drähten um über 30 % reduzieren können.

Auswahl zwischen Stecker und Terminal

Wann sollten Sie sich auf Klemmen statt auf Steckverbinder konzentrieren?

1.Terminals sind am besten, wenn:

• • Im Vordergrund stehen die Leitfähigkeit und der sichere Kontakt der Drähte.

  • Der Draht wird in einem Block, einer Platte oder einer Öse befestigt.

  • Die Installation erfordert minimalen Übergangswiderstand.

2. Konnektoren sind am besten, wenn:

• • Sie benötigen eine schnelle Trennung und Wiederherstellung der Verbindung.

  • Mehrere Schaltkreise müssen in einem modularen Gehäuse zusammengeführt werden.

  • Umweltschutz (Wasserdichtigkeit, Vibrationsfestigkeit) ist unerlässlich.

Beispielsweise kann ein Solarwechselrichter zur einfacheren Wartung Anschlüsse auf der Panelseite verwenden, im Inneren des Wechselrichtergehäuses sind die Kabel jedoch zur maximalen Stabilität mit Klemmen befestigt.

Das große Ganze

Obwohl die Begriffe Steckverbinder und Klemme oft synonym verwendet werden, erfüllen sie in elektrischen Systemen unterschiedliche Funktionen. Bei Steckverbindern stehen Modularität und Komfort im Vordergrund, während bei Klemmen Leitfähigkeit und langfristige Zuverlässigkeit im Vordergrund stehen.

Da elektrische Systeme immer komplexer werden – sei es in Elektrofahrzeugen, erneuerbaren Energien oder der industriellen Automatisierung –, wirkt sich die Leistung von Klemmen wie Nylon-isolierten Kabelendklemmen, Kupferrohrklemmen und nicht isolierten Kabelendklemmen direkt auf Effizienz und Sicherheit aus. Die Auswahl des richtigen Typs für die jeweilige Aufgabe ist nicht nur eine Frage der Kosten, sondern auch eine Frage der Leistung und Haltbarkeit.
